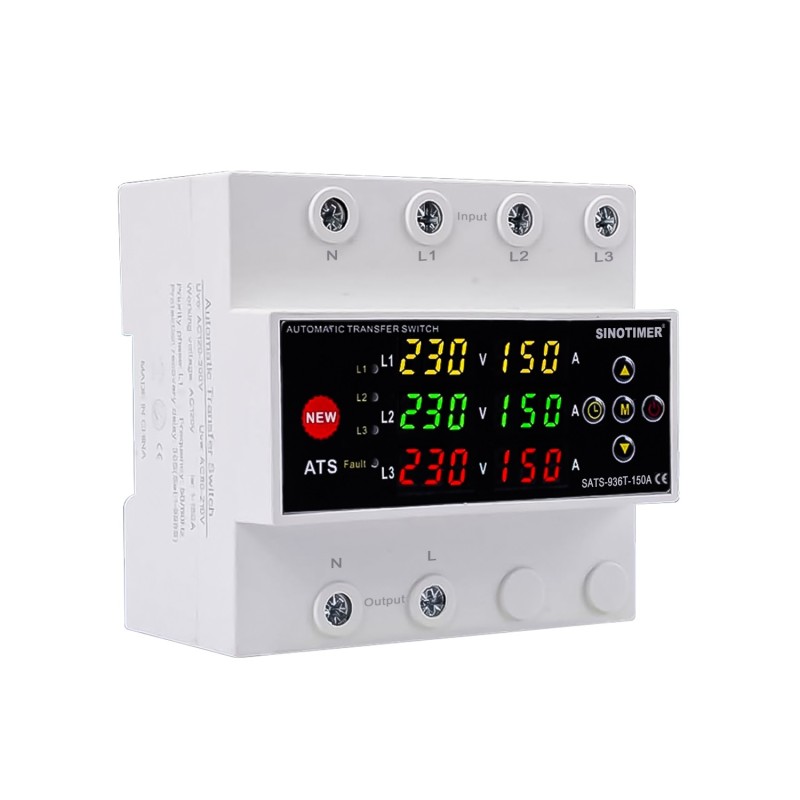

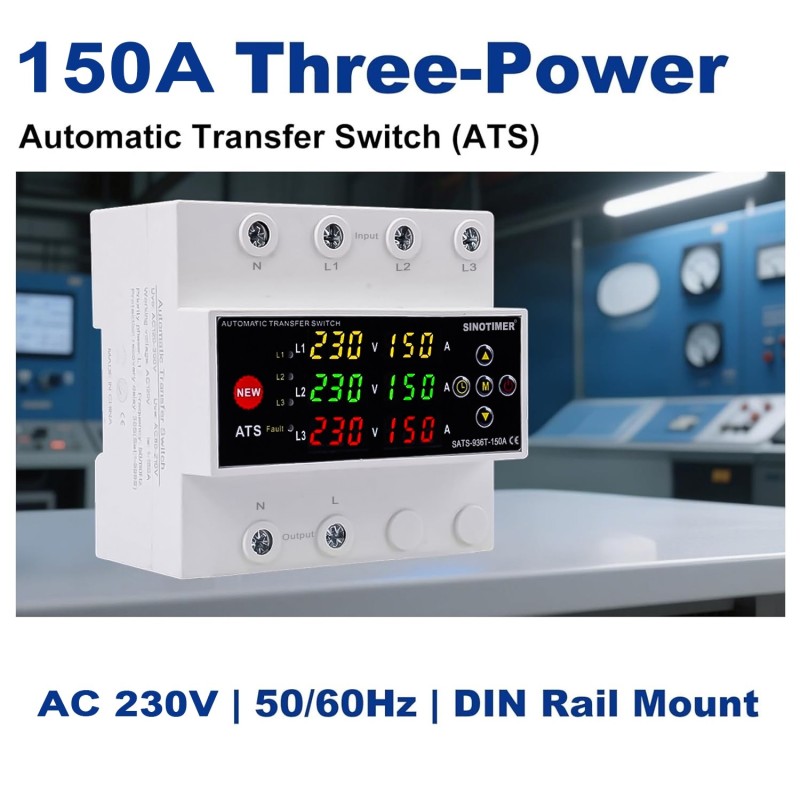

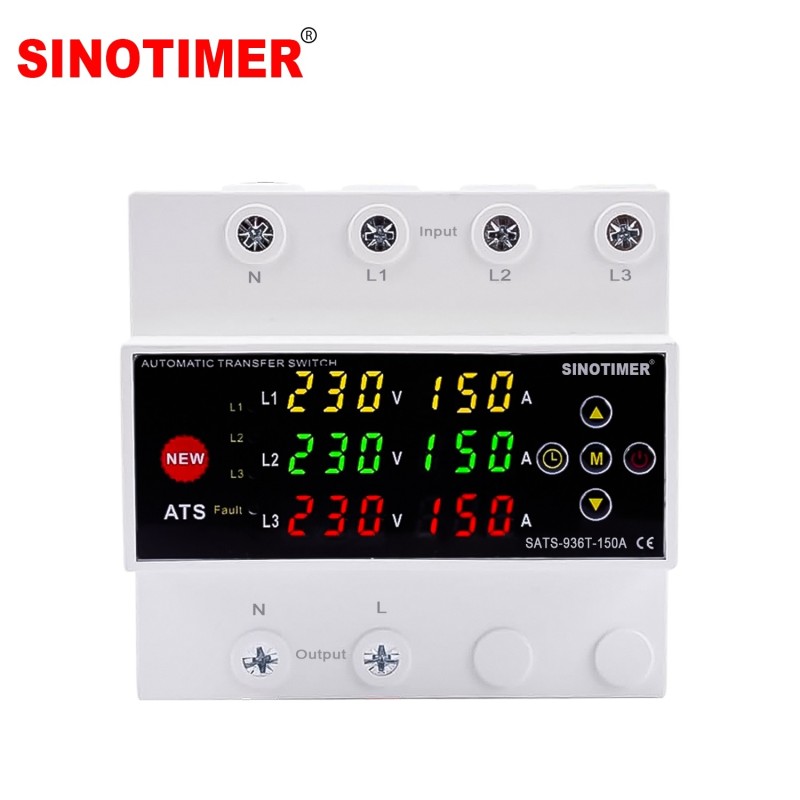

Comutator automat surse trifazat SINOTIMER SATS-936T-150A, 150A, 230/400V, ATS 3 surse (retea, invertor, generator), revenire L1

DESCRIERE GENERALA

SINOTIMER SATS-936T-150A este un comutator automat de surse (ATS) trifazat, conceput pentru comutarea automata intre trei surse de alimentare: retea publica, invertor (sistem fotovoltaic) si generator.

Dispozitivul asigura alimentare continua si stabila, monitorizand permanent tensiunea si comutand automat pe sursa disponibila, cu revenire automata pe sursa principala atunci cand aceasta revine in parametri.

MOD DE FUNCTIONARE

Functioneaza pe baza de prioritate configurabila intre surse: L1 → L2 → L3

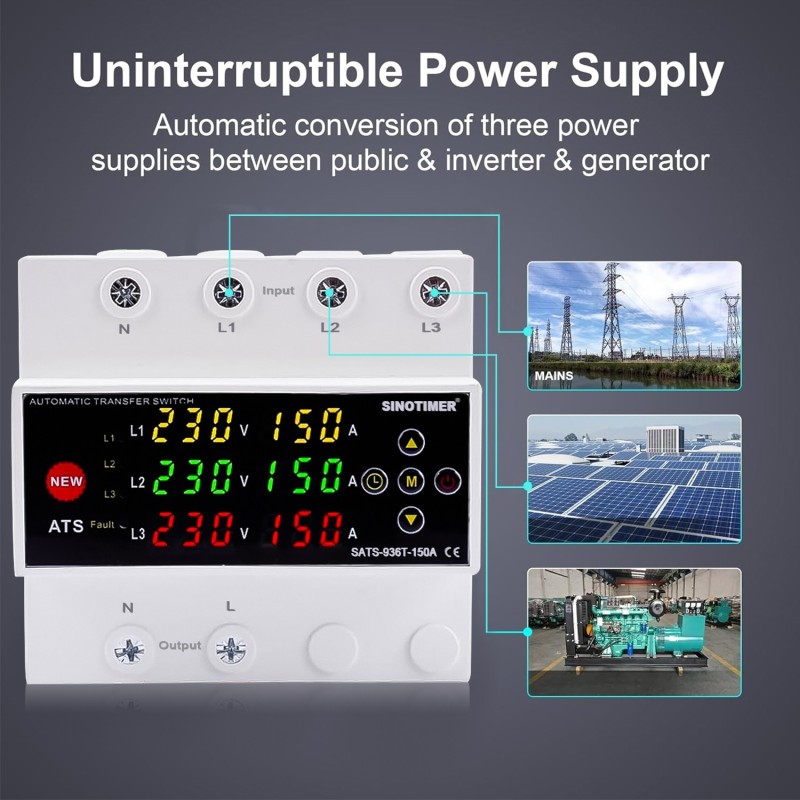

Configurare tipica:

• L1 → retea principala
• L2 → invertor / solar
• L3 → generator

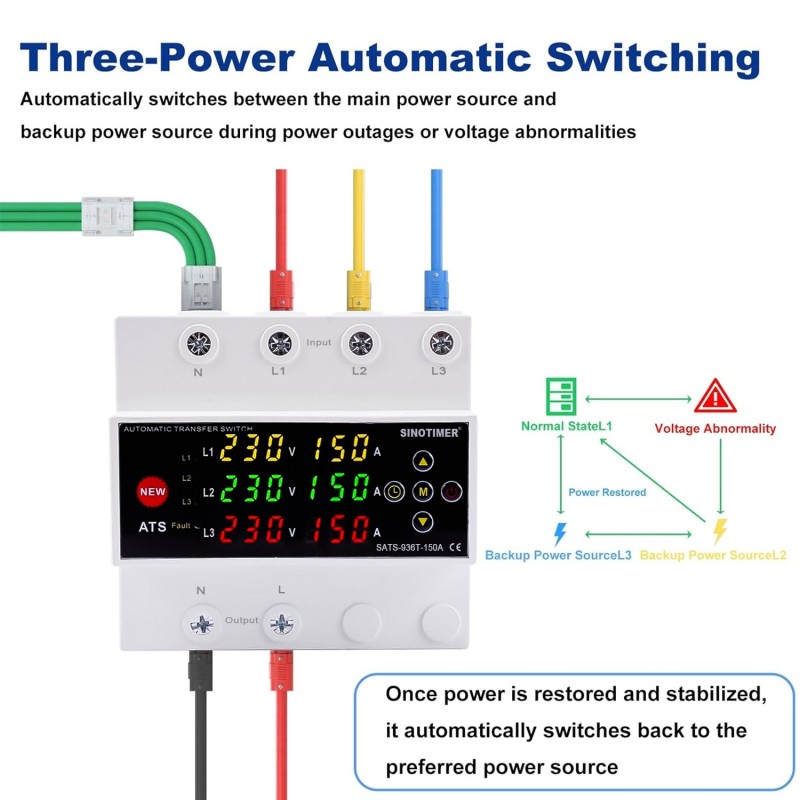

Logica de functionare:

• foloseste L1 ca sursa principala
• daca L1 cade sau este in afara limitelor → comuta pe L2
• daca L2 nu este disponibil → comuta pe L3

Revenire automata (IMPORTANT):

• cand L1 revine si este stabil → comuta automat inapoi pe L1
• prioritatea sursei principale este respectata permanent
• sistemul mentine alimentarea pe cea mai buna sursa disponibila

Cadere totala tensiune:

• daca toate sursele cad
• la revenire → selecteaza automat prima sursa valida (L1 → L2 → L3)

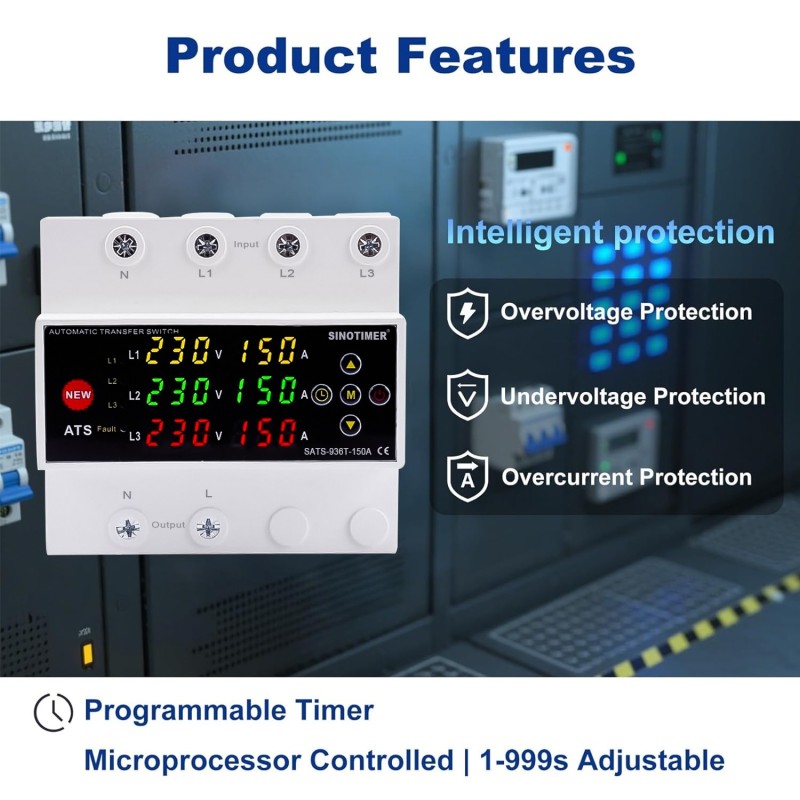

FUNCTII PRINCIPALE

• ATS automat cu 3 surse (retea / solar / generator)
• revenire automata pe sursa prioritara
• protectie supratensiune
• protectie subtensiune
• protectie supracurent
• protectie temperatura
• temporizator programabil
• intarziere reglabila la comutare
• contor energie (kWh)
• monitorizare tensiune, curent si frecventa

AFISAJ SI CONTROL

Afisaj digital multifunctional:

• tensiune pe fiecare sursa (L1 / L2 / L3)
• curent consum (A)
• frecventa (Hz)
• temperatura (°C)
• energie consumata (kWh)
• status ATS (sursa activa / fault)

Control:

• buton ON/OFF
• meniu setari (parametri P si T)
• ajustare valori

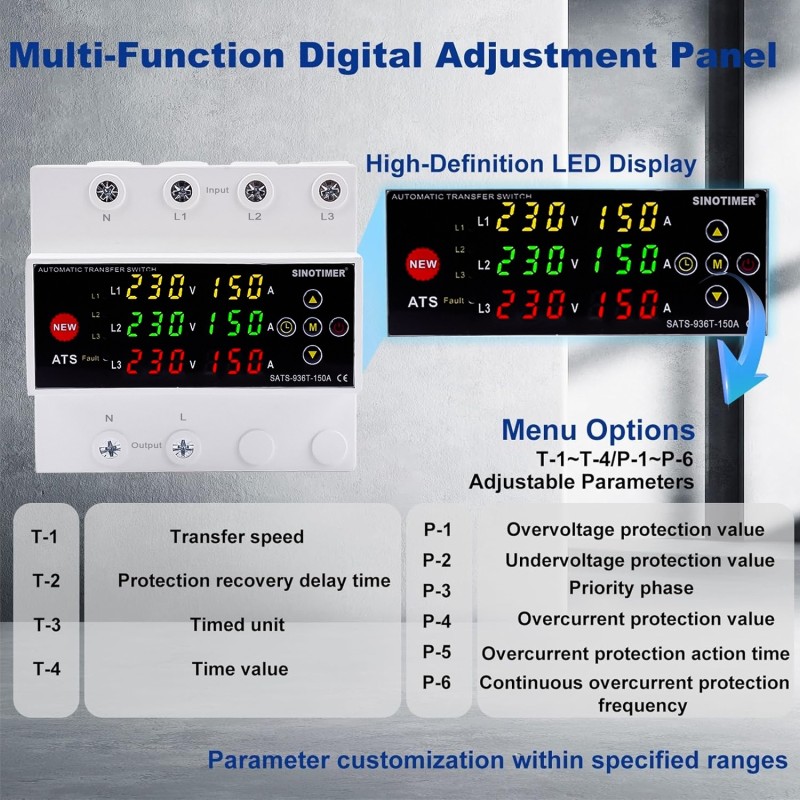

PARAMETRI AJUSTABILI

• P-1: protectie supratensiune
• P-2: protectie subtensiune
• P-3: selectie prioritate sursa
• P-4: protectie supracurent
• P-5: timp reactie protectie
• P-6: frecventa protectie
• T-1: viteza comutare
• T-2: intarziere revenire
• T-3 / T-4: temporizator ON/OFF

CONEXIUNI

Intrari:

• N – nul
• L1 – retea
• L2 – invertor / solar
• L3 – generator

Iesire:

• N + L – catre consumator

DATE TEHNICE

• Tensiune: AC 3 x 230V (N + L1/L2/L3)
• Frecventa: 50 / 60 Hz
• Curent nominal: 125A
• Curent maxim: 150A
• Durata viata mecanica: 1.000.000 cicluri

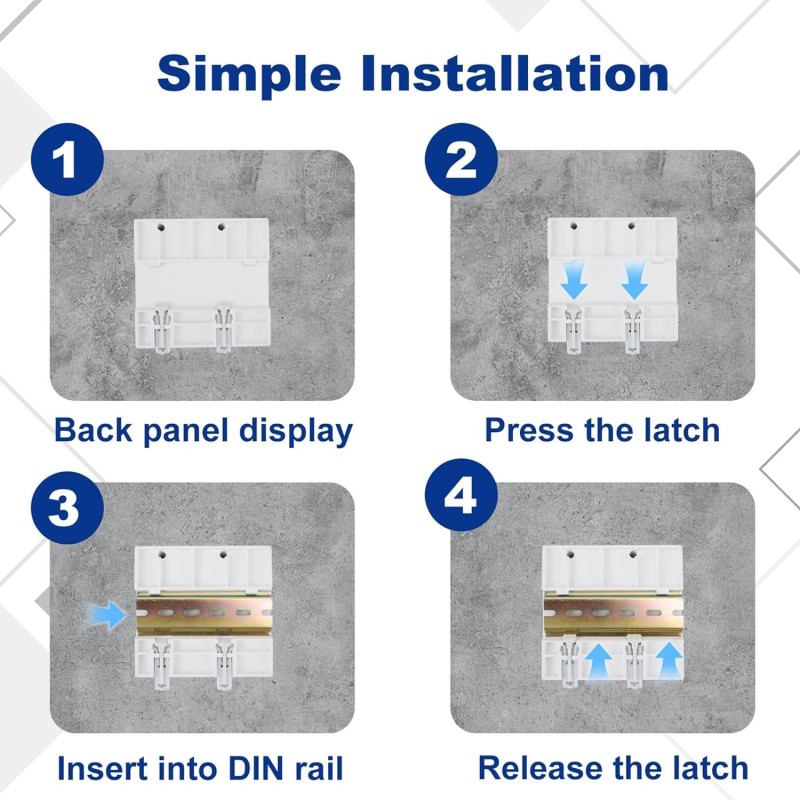

• Montaj: sina DIN
• Afisaj: LED digital

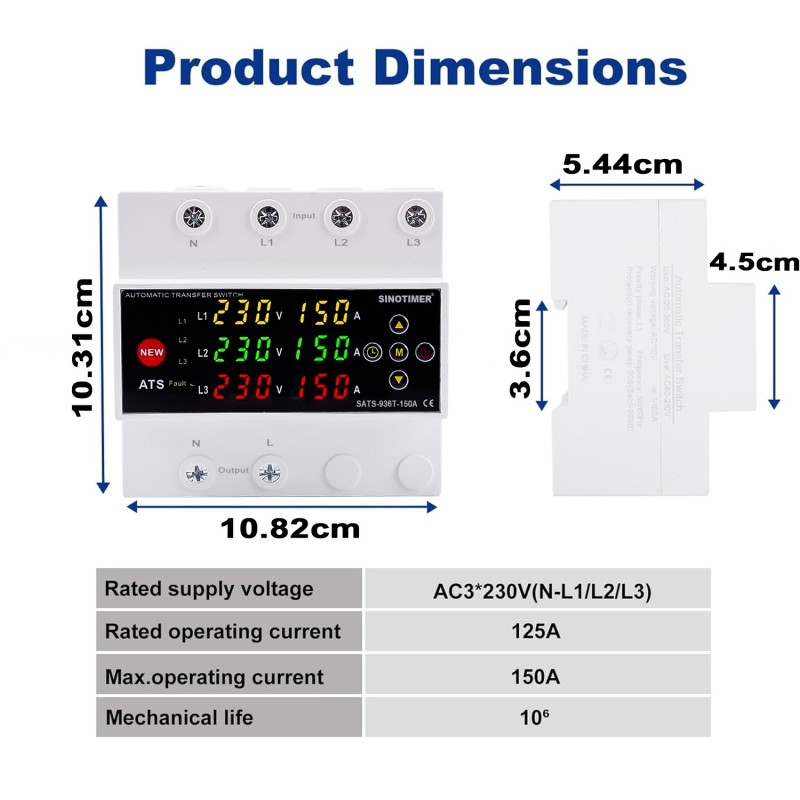

• Dimensiuni: aprox. 108 x 103 x 70 mm

APLICATII

• locuinte cu generator si panouri fotovoltaice
• sisteme UPS si backup energie
• cladiri comerciale
• centre de date
• sisteme industriale

AVANTAJE

• alimentare continua fara intreruperi
• comutare automata intre 3 surse
• revenire automata pe sursa principala
• protectie completa echipamente
• monitorizare in timp real
• instalare rapida pe sina DIN

OBSERVATIE IMPORTANTA

Acest model este un ATS real (Automatic Transfer Switch):
? comuta automat intre surse
? revine automat pe sursa prioritara cand aceasta este disponibila
