Documentatie tehnica – STPV-40.I PV DC Isolation Switch

Descriere produs

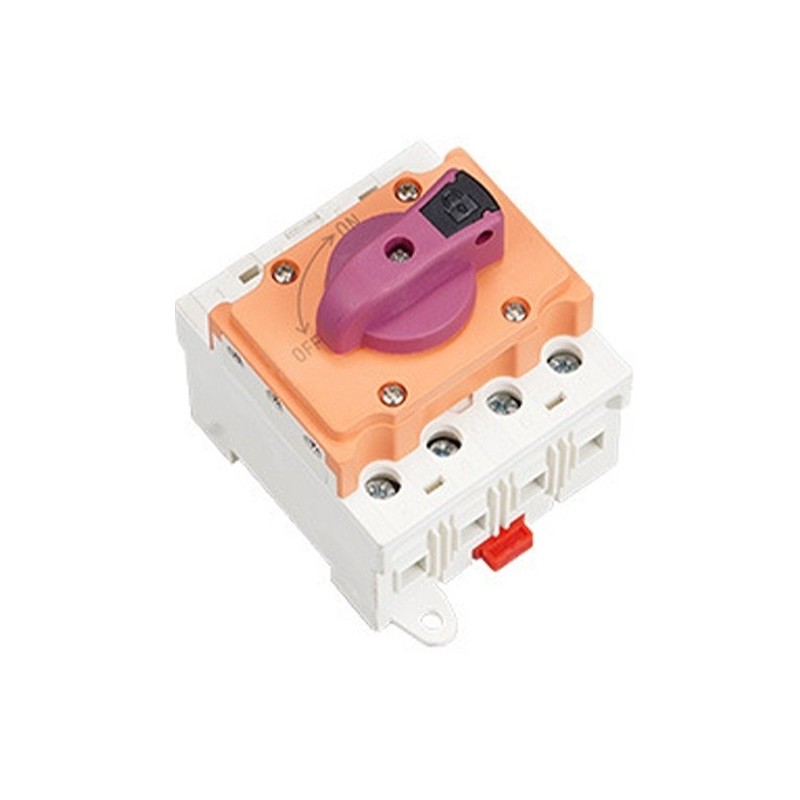

Comutatorul izolator DC STPV-40.I este proiectat pentru deconectarea sigura a circuitelor de curent continuu din sistemele fotovoltaice. Acesta permite izolarea panourilor solare fata de invertor sau alte echipamente electrice in timpul interventiilor de service sau mentenanta.

Dispozitivul este compatibil cu instalatii fotovoltaice de pana la 1200V DC si ofera siguranta ridicata in exploatare.

Caracteristici principale

• Comutator izolator DC pentru aplicatii fotovoltaice
• Compatibil cu sisteme PV rezidentiale si industriale
• Actionare manuala ON/OFF
• Montaj rapid pe sina DIN
• Constructie compacta si rezistenta
• Contacte de calitate pentru conductivitate ridicata
• Design pentru tensiuni mari DC

Specificatii tehnice

• Model: STPV-40.I
• Tip produs: Comutator izolator DC
• Tensiune nominala: 1200V DC
• Curent nominal: 32A
• Numar poli: 4P
• Material carcasa: PA
• Clasa inflamabilitate: UL94V-0
• Material contacte: Cupru gros placat cu argint
• Greutate: aproximativ 0.3 kg
• Montaj: sina DIN
• Pozitii comutare: ON / OFF

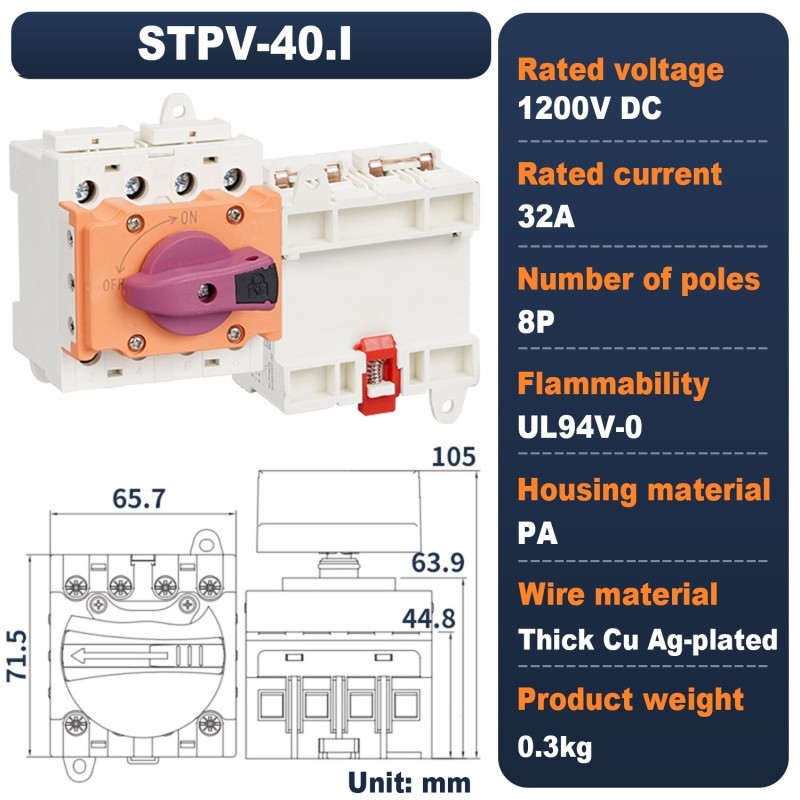

Dimensiuni

• Latime: 65.7 mm
• Inaltime: 71.5 mm
• Adancime: 105 mm

Aplicatii

• Sisteme fotovoltaice on-grid
• Sisteme fotovoltaice off-grid
• Tablouri electrice pentru panouri solare
• Izolare stringuri PV
• Protectie si mentenanta instalatii solare
• Aplicatii industriale DC

Avantaje

• Operare simpla si sigura
• Fiabilitate ridicata in exploatare
• Compatibil cu tensiuni DC mari
• Constructie rezistenta la temperaturi ridicate
• Dimensiuni compacte pentru integrare usoara

Recomandari instalare

• Utilizati produsul doar in limitele specificate de producator
• Se recomanda montarea in tablouri electrice protejate
• Verificati polaritatea si conexiunile inainte de punerea in functiune
• Respectati normele electrice aplicabile instalatiilor fotovoltaice

Pachetul contine

• 1 x Comutator izolator DC STPV-40.I

Atentie

Instalarea si conectarea trebuie realizate doar de catre un electrician autorizat.
