Documentatie tehnica – STVP-40X4B PV DC Isolation Switch

Descriere produs

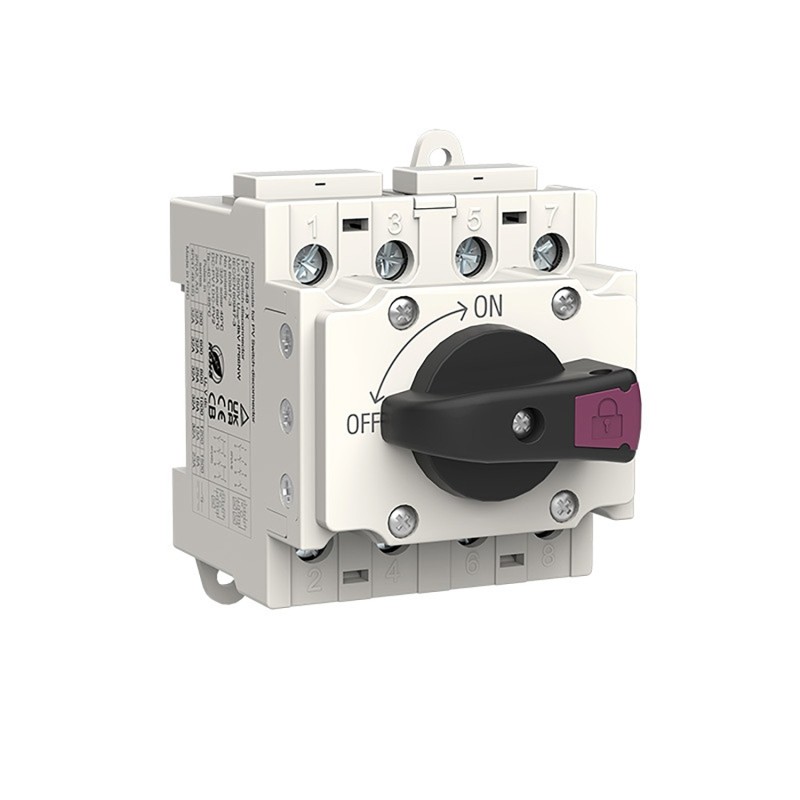

Comutatorul izolator DC STVP-40X4B este destinat sistemelor fotovoltaice pentru izolarea circuitelor de curent continuu (DC). Acesta permite deconectarea sigura a stringurilor de panouri solare in timpul mentenantei sau in caz de urgenta.

Dispozitivul este proiectat pentru aplicatii PV de pana la 1200V DC si poate fi utilizat in instalatii rezidentiale, comerciale sau industriale.

Caracteristici principale

• Comutator izolator DC pentru sisteme fotovoltaice
• Actionare manuala ON/OFF
• Montaj pe sina DIN
• Constructie compacta si rezistenta
• Contacte placate pentru conductivitate ridicata
• Compatibil cu aplicatii solare de inalta tensiune

Specificatii tehnice

• Model: STVP-40X4B
• Tip produs: Comutator izolator DC
• Tensiune nominala: 1200V DC
• Curent nominal: 32A
• Numar poli: 4P
• Material carcasa: PA

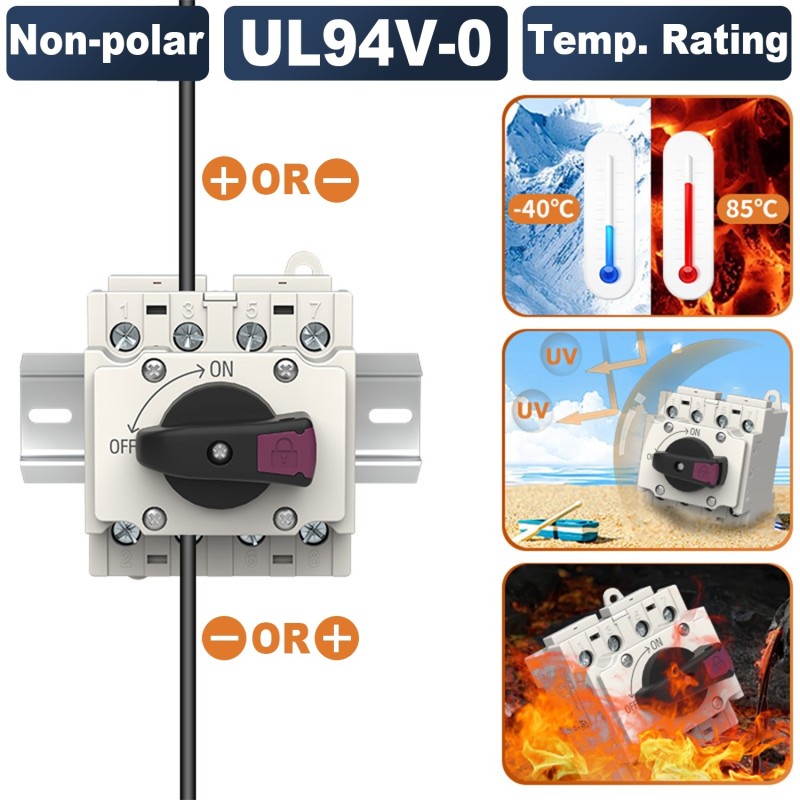

• Clasa inflamabilitate: UL94V-0
• Material contacte: Cupru gros placat cu argint
• Greutate: aproximativ 0.3 kg
• Montaj: sina DIN
• Pozitii comutare: ON / OFF

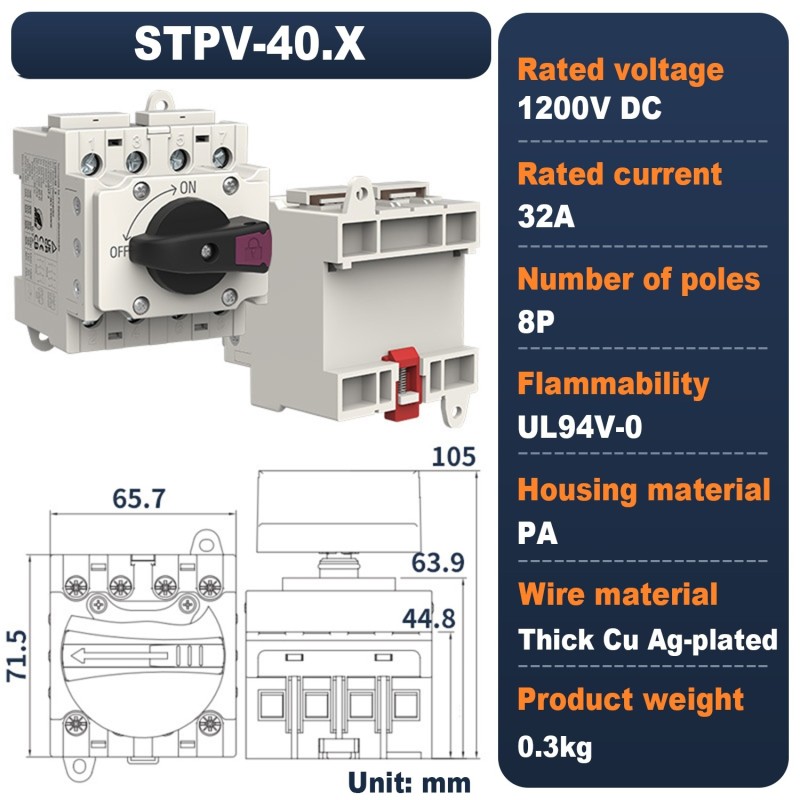

Dimensiuni

• Latime: 65.7 mm
• Inaltime: 71.5 mm
• Adancime: 105 mm

Aplicatii

• Sisteme fotovoltaice rezidentiale
• Sisteme off-grid
• Instalatii on-grid
• Tablouri electrice PV
• Izolare stringuri panouri solare
• Protectie si mentenanta instalatii solare

Avantaje

• Siguranta ridicata in exploatare
• Compatibil cu tensiuni mari DC
• Constructie robusta pentru utilizare indelungata
• Operare simpla si rapida
• Dimensiuni compacte pentru integrare usoara in tablou

Recomandari instalare

• Instalarea trebuie efectuata conform normelor electrice in vigoare
• Se recomanda utilizarea in tablouri protejate impotriva umezelii
• Verificati compatibilitatea cu tensiunea si curentul sistemului fotovoltaic
• Nu utilizati dispozitivul peste valorile nominale specificate

Pachetul contine

• 1 x Comutator izolator DC STVP-40X4B

Atentie

Instalarea si punerea in functiune trebuie realizate doar de catre un electrician autorizat.
