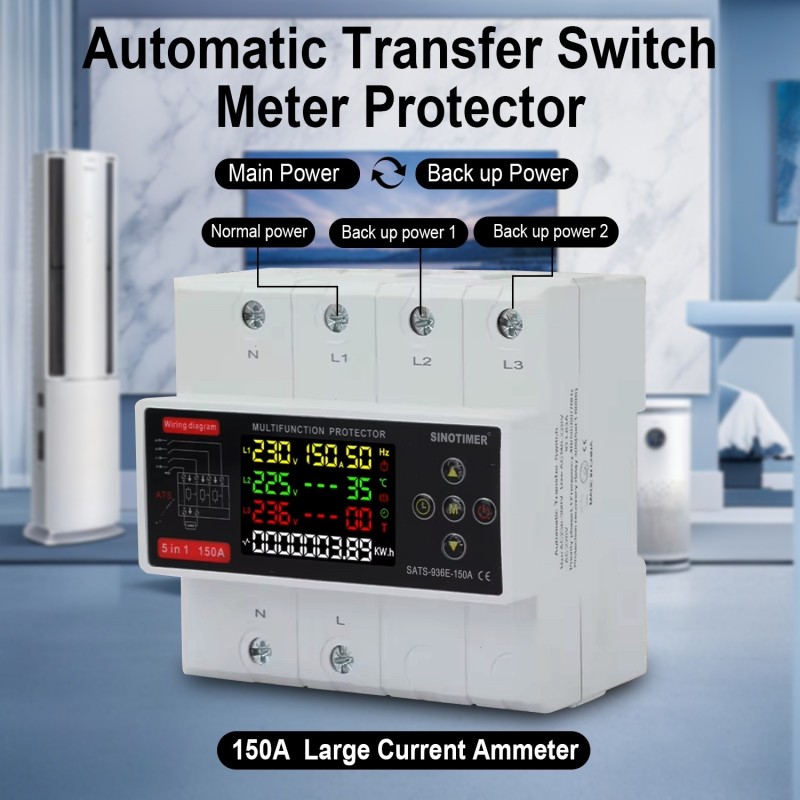

Comutator automat surse trifazat SINOTIMER STS-936E-150A, 150A, 230/400V, ATS 3 surse (retea, invertor, generator)

DESCRIERE GENERALA

SINOTIMER STS-936E-150A este un comutator automat de surse (ATS) trifazat, cu functie multifunctionala de protectie si monitorizare, proiectat pentru comutarea automata intre trei surse de alimentare: retea publica, invertor (panouri fotovoltaice) si generator.

Dispozitivul asigura alimentarea continua a consumatorilor, selectand automat sursa disponibila in parametri si oferind protectie completa impotriva variatiilor de tensiune, curent si temperatura.

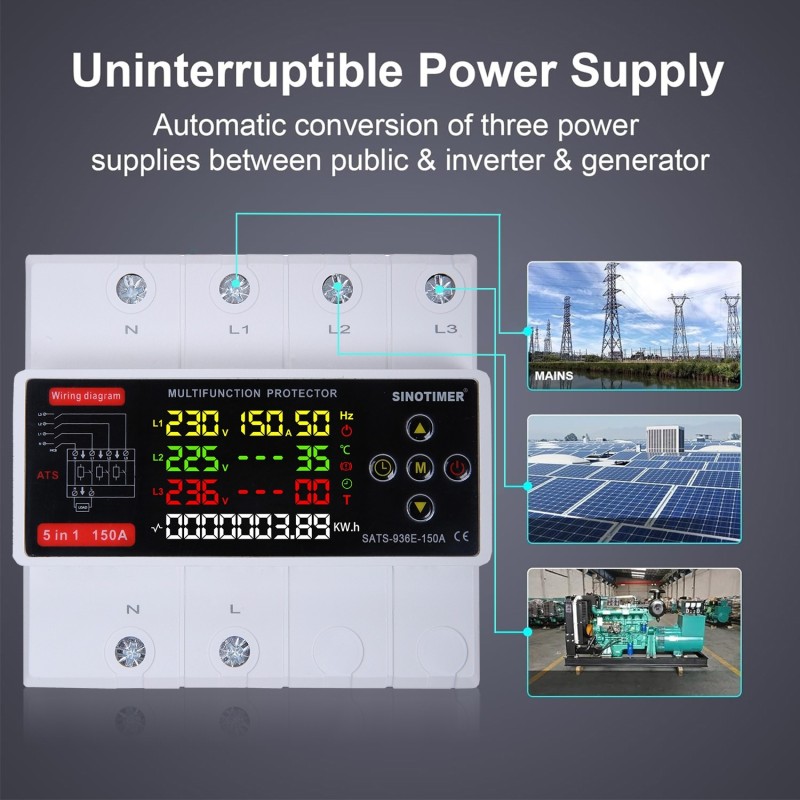

MOD DE FUNCTIONARE

Functioneaza pe baza de prioritate configurabila intre cele 3 surse (L1 → L2 → L3)

Configurare tipica:

• L1 → retea publica (principala)
• L2 → invertor / panouri fotovoltaice
• L3 → generator

Logica de functionare:

• foloseste L1 ca sursa principala daca este in parametri
• daca L1 cade sau este instabil → comuta pe L2
• daca L2 este stabil → ramane pe L2
• daca L2 cade → comuta pe L3
• daca L3 este activa → ramane pe aceasta pana apare o problema

Comportament la revenire tensiune:

• nu revine automat pe L1 daca o alta sursa este stabila
• evita comutari frecvente si fluctuatii

Cadere totala tensiune:

• daca toate sursele cad
• la revenire → selecteaza automat prima sursa valida in ordinea setata

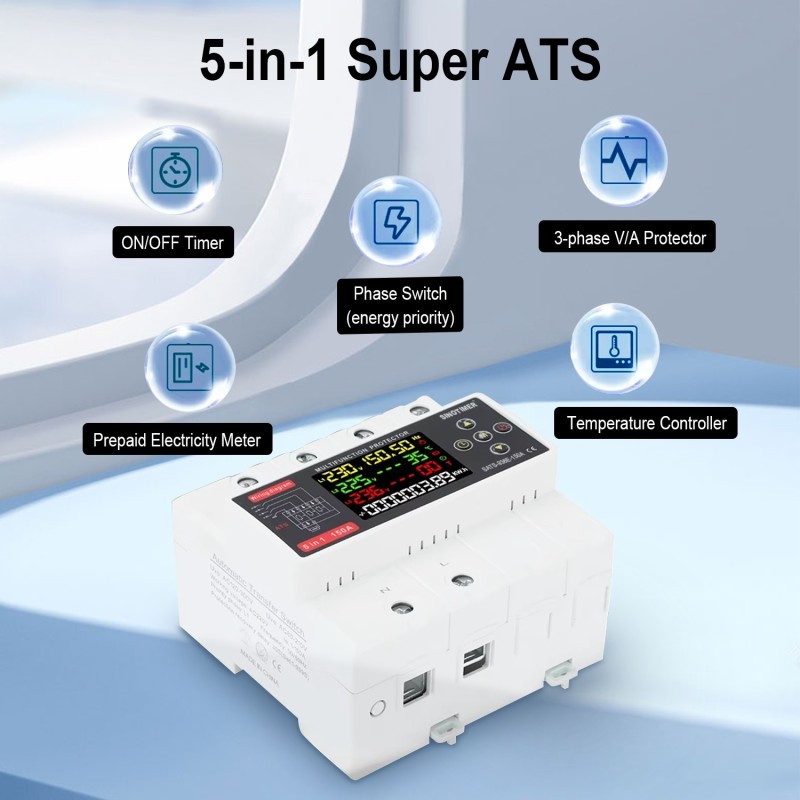

FUNCTII PRINCIPALE

• comutare automata intre 3 surse de alimentare
• prioritate configurabila surse (L1 / L2 / L3)
• protectie supratensiune
• protectie subtensiune
• protectie supracurent
• protectie temperatura
• temporizator ON/OFF
• intarziere reglabila la comutare
• contor energie (kWh)
• monitorizare tensiune, curent si frecventa

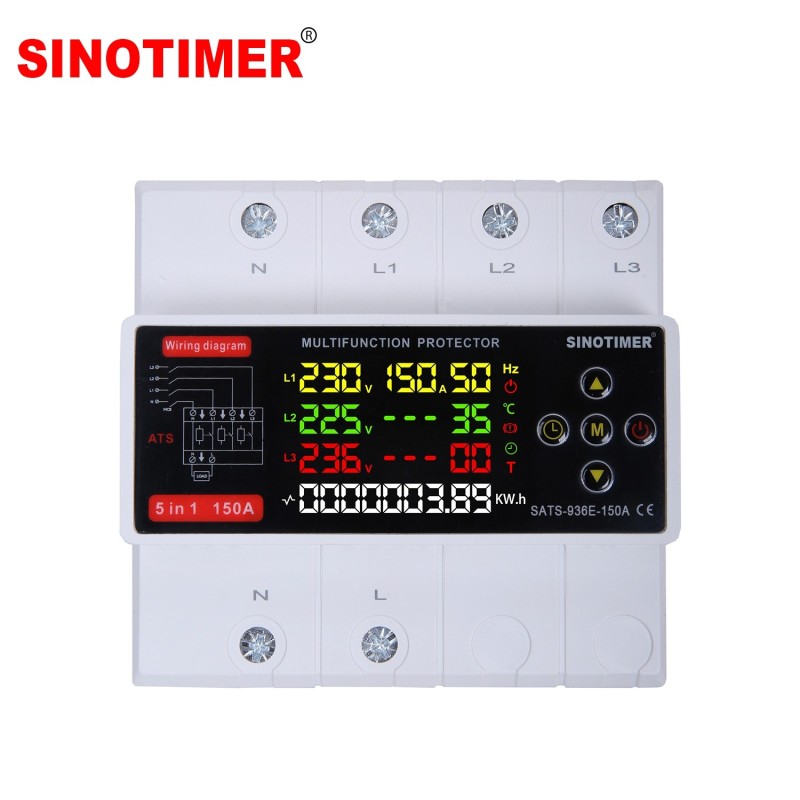

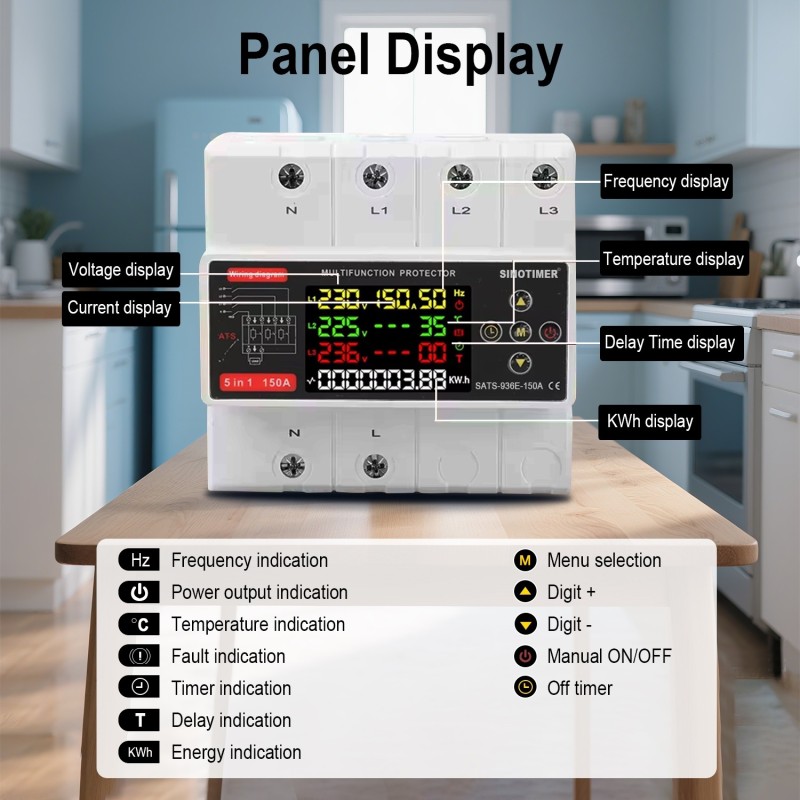

AFISAJ SI CONTROL

• afisaj digital pentru fiecare faza
• tensiune L1 / L2 / L3
• curent consum
• frecventa (Hz)
• temperatura (°C)
• energie consumata (kWh)
• indicator sursa activa

Control:

• buton ON/OFF
• meniu setari
• ajustare parametri

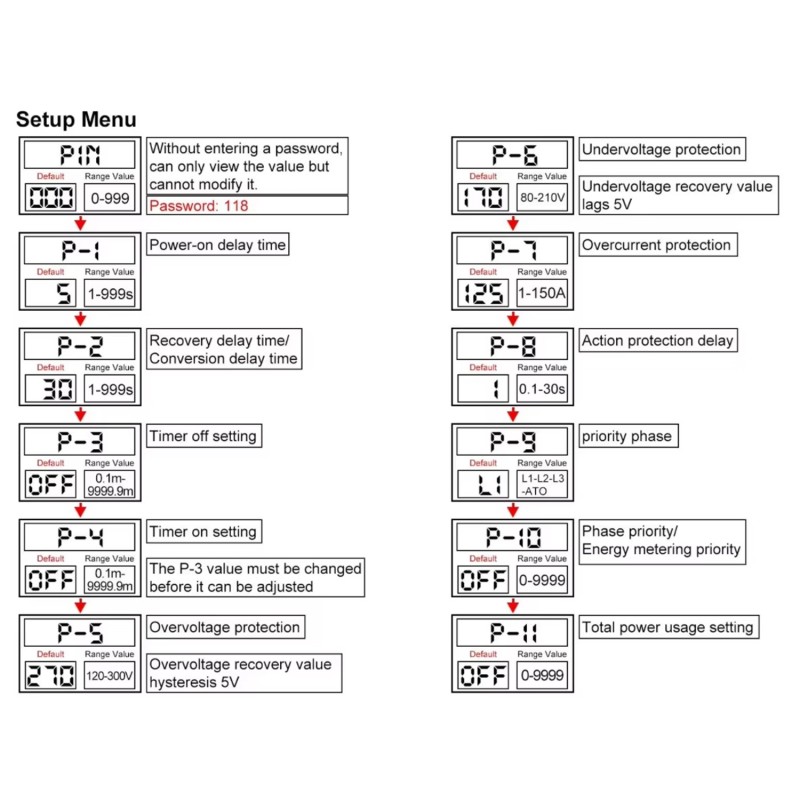

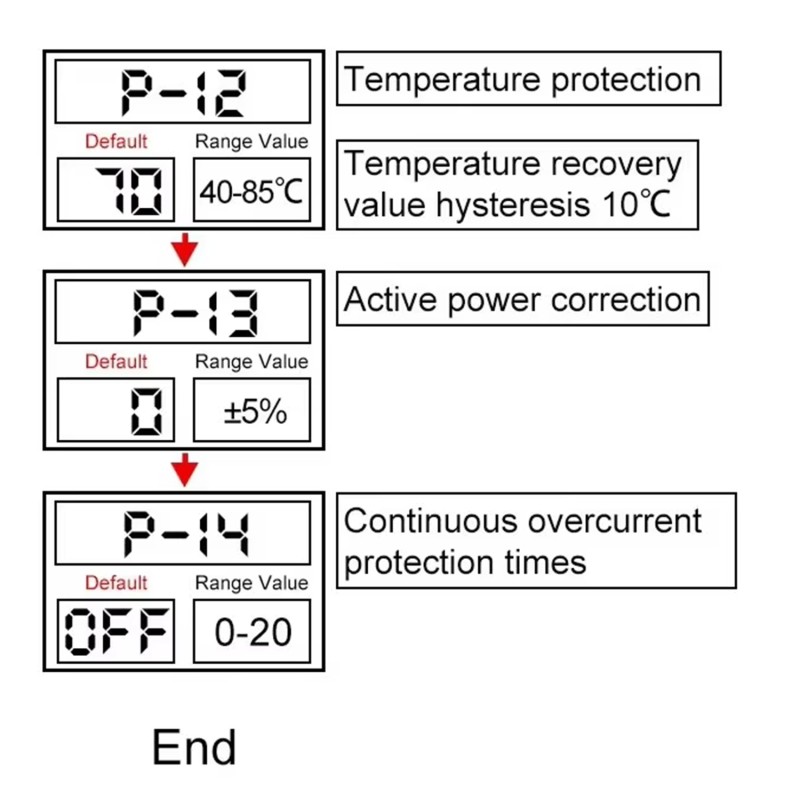

PARAMETRI AJUSTABILI

• tensiune minima (subtensiune)
• tensiune maxima (supratensiune)
• curent maxim admis
• timp intarziere comutare
• timp intarziere reconectare
• protectie temperatura
• prioritate surse

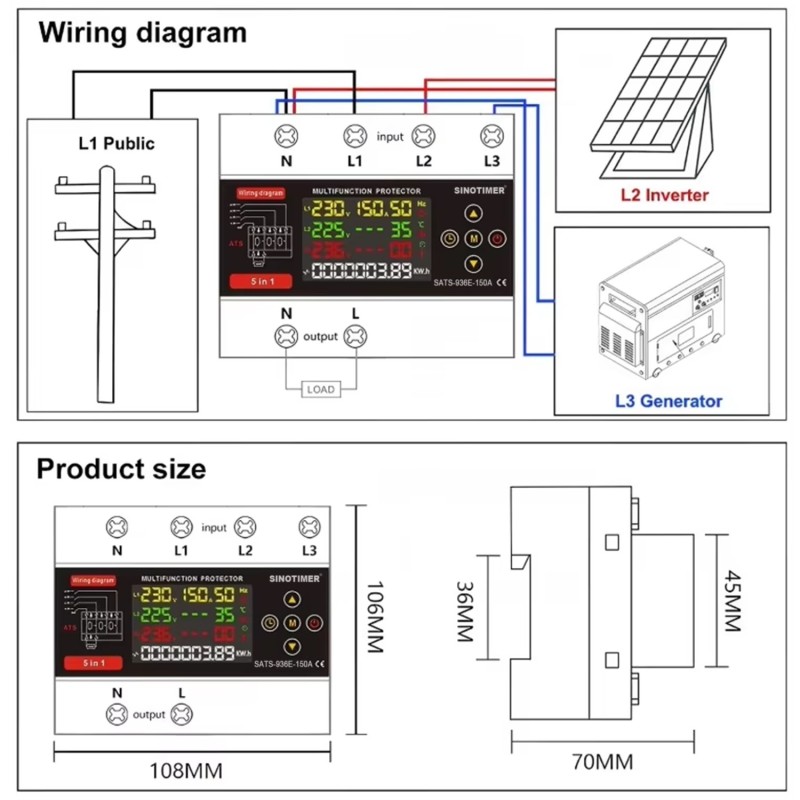

CONEXIUNI

Intrari:

• N – nul
• L1 – sursa principala (retea)
• L2 – sursa secundara (invertor)
• L3 – sursa backup (generator)

Iesire:

• N + L – catre consumator

DATE TEHNICE

• Tensiune: 230 / 400V AC
• Frecventa: 50 / 60 Hz
• Curent nominal: 150A
• Numar faze: 3 faze + N
• Montaj: sina DIN
• Afisaj: digital LED
• Temperatura operare: -25°C ~ +50°C

APLICATII

• locuinte cu generator si panouri solare
• sisteme fotovoltaice hibride
• cladiri comerciale
• sisteme backup energie
• automatizari electrice

AVANTAJE

• alimentare continua fara intreruperi
• comutare automata intre surse
• protectie completa echipamente
• monitorizare in timp real
• instalare simpla

OBSERVATIE IMPORTANTA

Dispozitivul functioneaza ca ATS inteligent, dar mentine stabilitatea alimentarii:
? nu comuta inapoi automat pe sursa principala daca sursa activa este stabila
