DOCUMENTATIE TEHNICA

DESCRIERE GENERALA

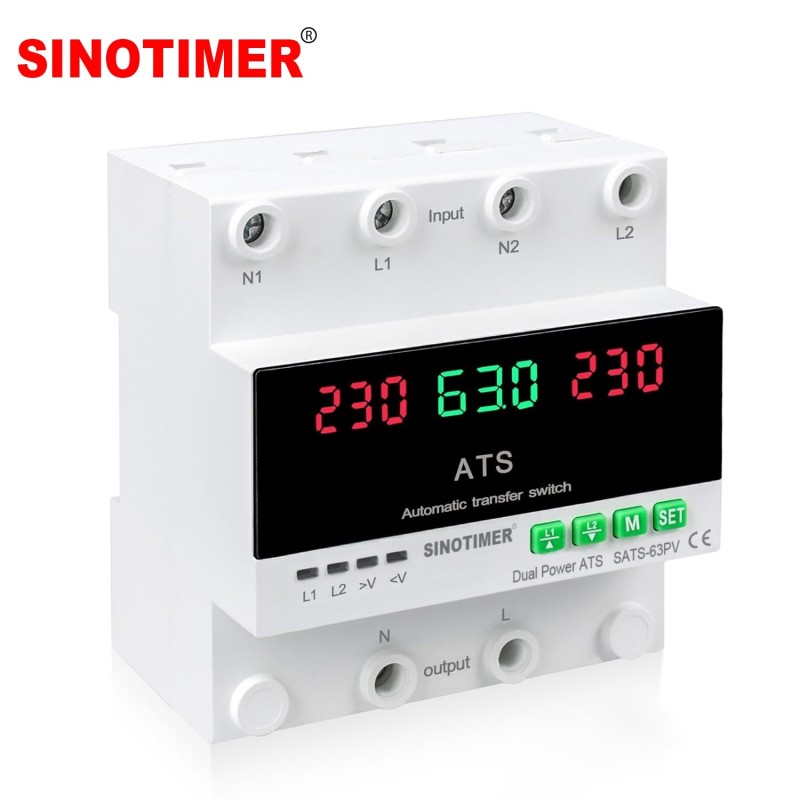

SINOTIMER SATS-63PV este un comutator automat de sursa (ATS – Automatic Transfer Switch), utilizat pentru comutarea automata intre doua surse de alimentare: retea principala (L1) si sursa de rezerva (L2), cum ar fi generator sau invertor solar.

Dispozitivul asigura continuitatea alimentarii prin trecerea automata pe sursa de backup in cazul caderii tensiunii principale.

DATE TEHNICE

• Tensiune alimentare: AC 230V
• Frecventa: 50/60Hz
• Curent nominal: 63A
• Tip produs: ATS (Automatic Transfer Switch)
• Numar intrari: 2 (L1 – principal, L2 – backup)
• Iesire: 1 circuit (load)
• Afisaj: LED digital (tensiune si stare)
• Protectii:
  • supratensiune (overvoltage)
  • subtensiune (undervoltage)
• Comutare: automata si manuala

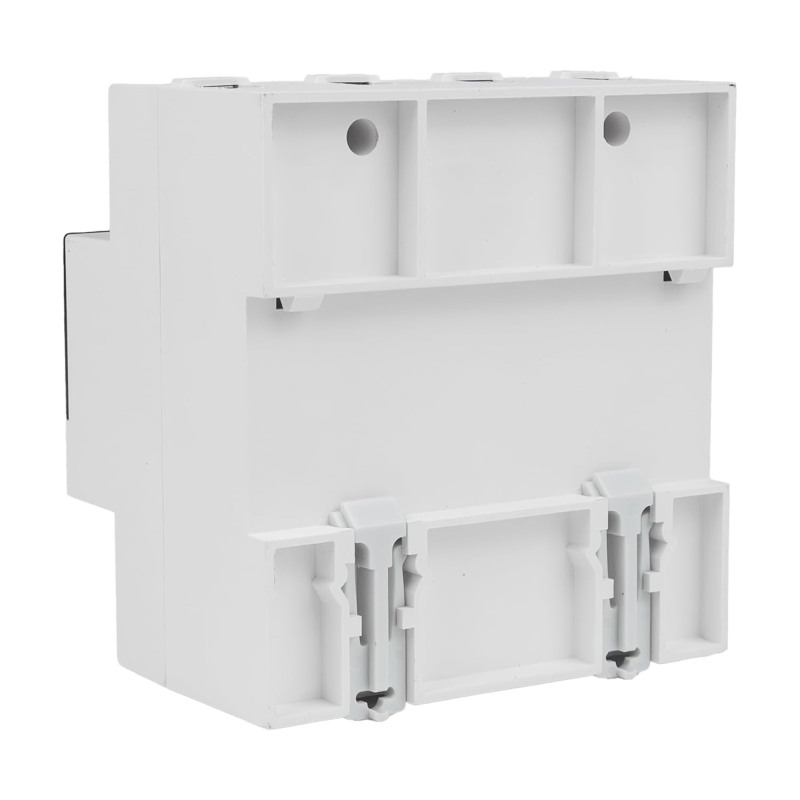

• Montaj: sina DIN

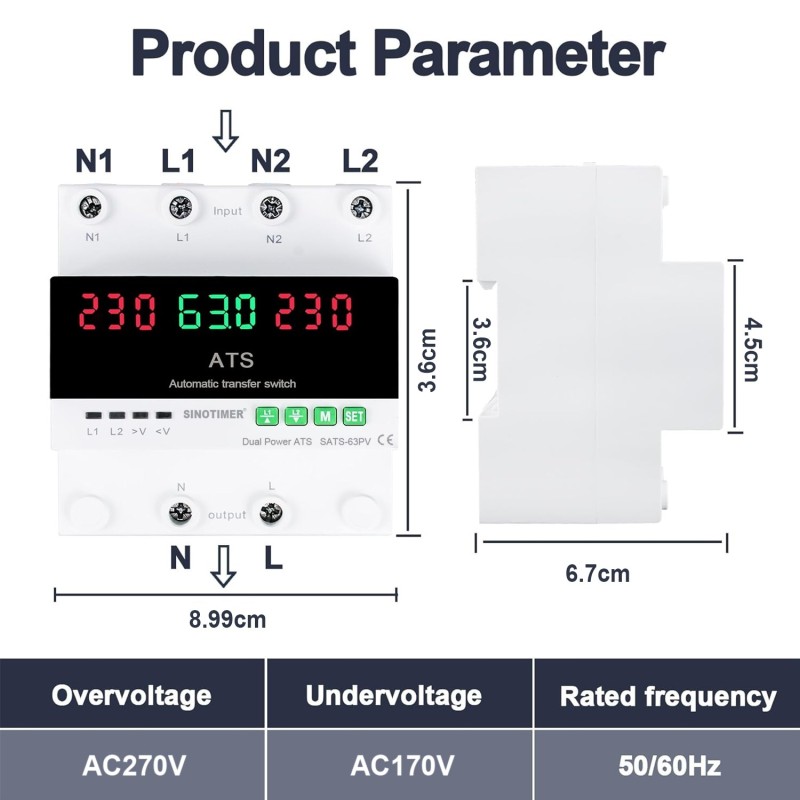

• Dimensiuni: aprox. 89 x 82 x 67 mm

MOD DE FUNCTIONARE

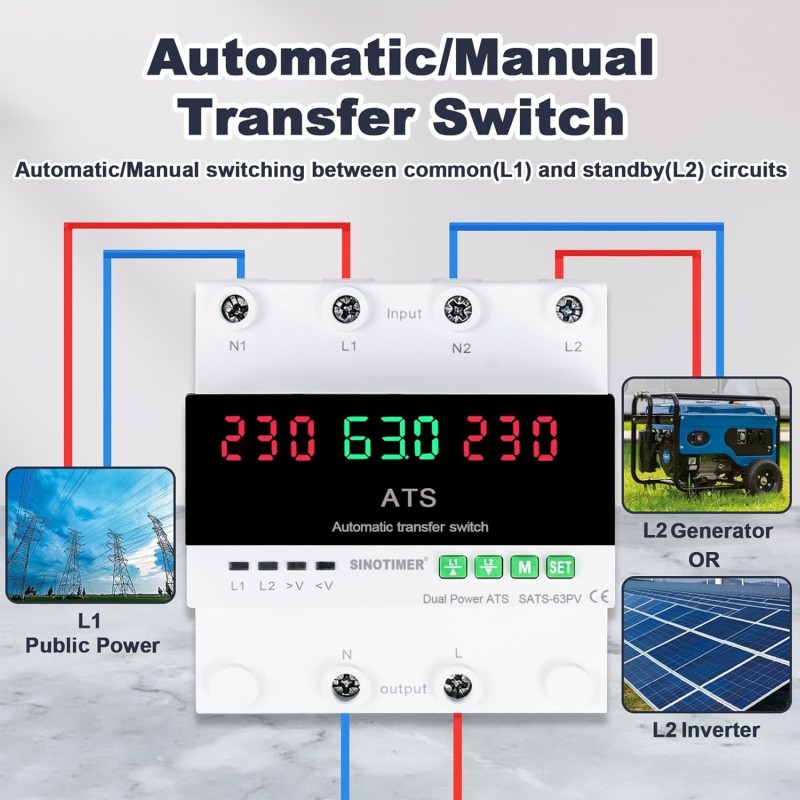

• L1 = sursa principala (retea electrica)
• L2 = sursa secundara (generator / invertor)

Functionare:

• daca L1 este stabil → alimentare din L1
• daca L1 cade sau este instabil → comuta automat pe L2
• cand L1 revine → revine automat pe L1

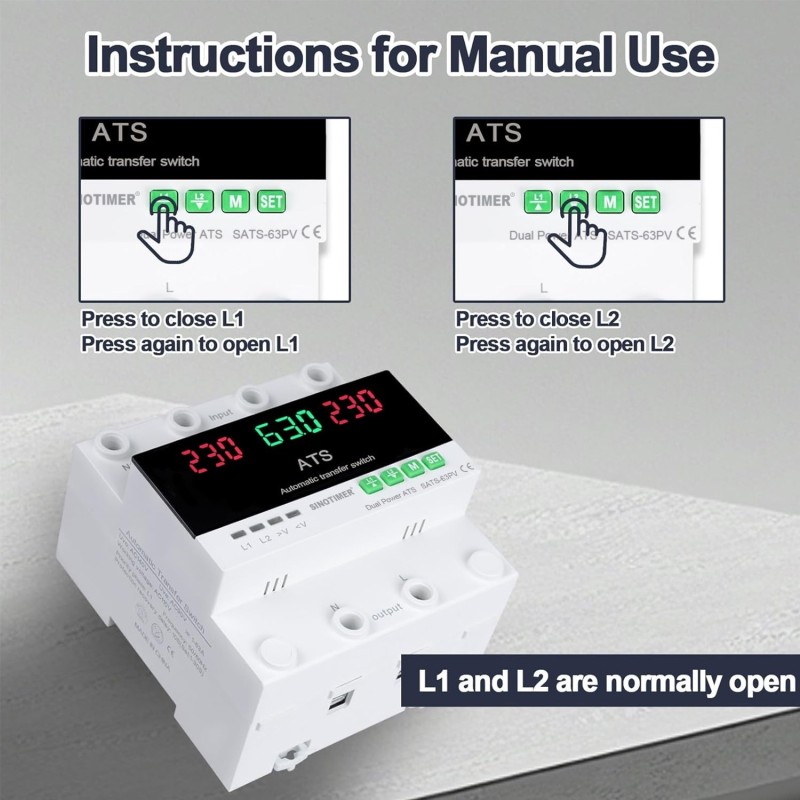

Se poate controla si manual din butoane:

• L1 ON/OFF
• L2 ON/OFF

L1 si L2 sunt in mod normal deschise (NO).

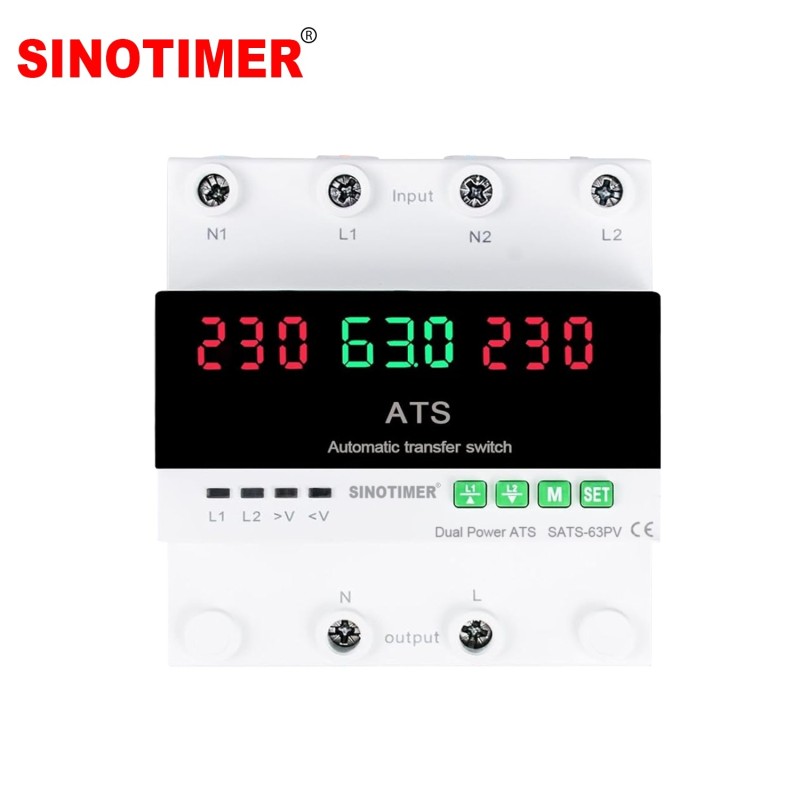

AFISAJ SI CONTROL

• afisaj LED pentru tensiune pe fiecare sursa
• indicatori pentru stare L1 / L2
• butoane:
  • L1 – control manual sursa principala
  • L2 – control manual backup
  • M – meniu/reset
  • SET – pornire/oprire

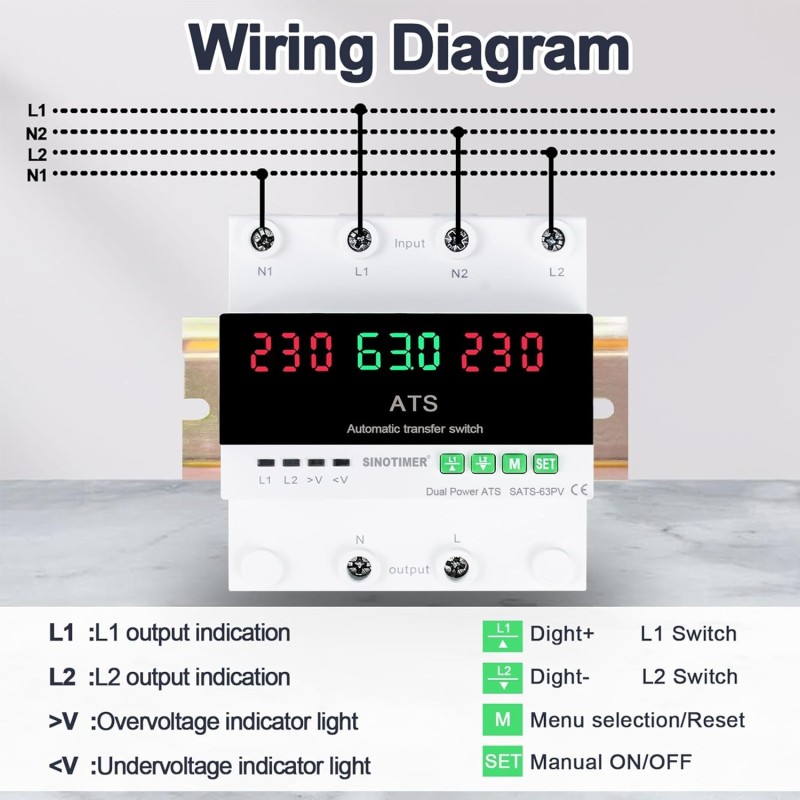

CONEXIUNI

Intrare:

• N1 + L1 → sursa principala
• N2 + L2 → sursa secundara

Iesire:

• N + L → catre consumator

Se monteaza pe sina DIN si se conecteaza conform schemei din produs.

CARACTERISTICI PRINCIPALE

• Comutare automata intre doua surse
• Protectie la supratensiune si subtensiune
• Afisaj LED clar
• Control manual + automat
• Ideal pentru backup energie
• Instalare usoara pe sina DIN

APLICATII

• locuinte cu generator
• sisteme fotovoltaice cu backup
• panouri electrice
• UPS / invertor
• aplicatii industriale mici

AVANTAJE

• continuitate alimentare automata
• protectie echipamente electrice
• usor de utilizat si configurat
• compatibil cu generator si invertor
• solutie compacta si eficienta

CONDITII DE UTILIZARE

• instalare de catre electrician autorizat
• utilizare in interior
• respectati schema de cablare
• nu depasiti 63A

CONTINUT PACHET

• 1 x ATS SINOTIMER SATS-63PV
• 1 x manual utilizare
