Temporizator orar digital programabil săptămânal 230V 30A cu controler electronic și releu, cronometru, montare pe șină DIN

Documentație tehnică

Comutator orar digital programabil săptămânal SINOTIMER TM‑616 / TM‑616W‑2

Weekly programmable digital time switch

1. Identificare produs

Brand: SINOTIMER

Model: TM‑616, versiune listată cu alimentare 12 V sau cu variante AC similare în seria TM‑616 (ex. TM616B‑2 220 V).

Tip: comutator orar digital programabil săptămânal, cu releu intern

Tensiune de alimentare: listat pe pagină ca 12 V DC; în alte variante TM‑616 se regăsesc și versiuni 220 V AC.

Curent maxim de comutare: 30 A

Montaj: pe șină DIN

Configurație programare: 24 ore / 7 zile programabil, cu multiple setări de pornire/oprire

Aplicații: automatizarea porțiunilor de circuit cu cerințe săptămânale, pentru iluminat, pompe, echipamente auxiliare, aplicații casnice și rezidențiale în tablouri DB

2. Descriere generală

Comutatorul orar digital programabil săptămânal SINOTIMER TM‑616 este un dispozitiv electronic de control care permite pornirea și oprirea automată a unui circuit electric conform unui program săptămânal presetat. Dispozitivul este prevăzut cu un releu intern de putere ce permite comutarea sarcinilor de până la 30 A, permițând astfel controlul direct al unor consumatori de tensiune joasă sau medie în funcție de versiune.

Programarea este realizată prin afișaj și butoane de pe panoul frontal, fără necesitatea unor echipamente suplimentare. Dispozitivul păstrează programele setate, chiar și după o întrerupere de alimentare, datorită bateriei interne de backup. Versatilitatea programelor și capacitatea mare de comutare îl fac adecvat pentru utilizare continuă în diverse instalații, mai ales unde trebuie redusă intervenția manuală și costurile cu energia.

Caracteristicile cheie afișate pe pagina produsului includ programare 24/7, memorie pentru setări în caz de cădere de curent și control cu până la 17 setări de pornire/oprire, ceea ce conferă flexibilitate pentru scenarii variate. (eFIRE.ro)

3. Afișaj și elemente frontale

Dispozitivul are un afișaj LCD care prezintă:

• ora curentă

• ziua săptămânii

• starea releului în prezent (pornit / oprit)

• indicatori de programare și setări

Panoul frontal include butoane dedicate pentru acces în meniul de programare, navigare și modificare valori, setarea orei și activarea manuală a releului. Afișajul și butoanele sunt optimizate pentru utilizare simplă în tablouri modulare.

4. Butoane de comandă și configurare

Pe partea frontală sunt butoane pentru:

• setare oră și zi

• programare timer

• navigare în meniu și ajustare valori

• activare sau dezactivare manuală a releului

Prin aceste butoane se pot defini până la 17 comenzi de pornire/oprirе distribuite pe zi sau săptămână, oferind control fin asupra funcționării circuitului. Programarea se realizează direct pe dispozitiv, fără interfață software externă.

5. Borne și conexiuni electrice

Dispozitivul este prevăzut cu borne pentru alimentare și pentru comutarea sarcinii controlate de releu.

Alimentare

• 12 V DC în versiunea listată pe pagină, cu conexiune la bornele dedicate.

• Alte versiuni din aceeași serie pot utiliza 220 V AC, conform variantelor existente pe piață (de ex. TM616B‑2 220 V, 30 A). Informații extinse pentru variantele AC pot fi consultate la distribuitori sau manuale specifice seriei.

Ieșire releu

• Releul intern comută sarcina cu curent de până la 30 A.

• Schema de conexiuni este inscripționată pe carcasă și este similară între versiunile din aceeași serie; alimentarea și ieșirile sunt poziționate pentru montaj pe șină DIN, cu acces facil.

6. Funcții de operare

Comutatorul oferă următoarele funcții principale:

• programare săptămânală completă, 24 ore / 7 zile

• multiple setări de pornire și oprire, până la 17 evenimente programate

• funcționare automată conform programului

• posibilitate de control manual sau dezactivare temporară a programului

• memorie pentru salvarea programelor în caz de întrerupere de alimentare, datorită bateriei interne

Pentru versiunea TM616B‑2 220 V, specificațiile oficiale indică corectarea automată a erorilor de timp, backup de memorie și repetarea programelor. (Sinotimer Europa)

7. Parametri electrici principali și fiabilitate

• Curent maxim comutat de releu: 30 A (valabil pentru seria TM‑616/ TM616B‑2)

• Programare: 24 h / 7 zile, cu 17 setări de pornire / oprire

• Stabilitate de timp și corecție erori: seria precizează corecție automată a erorilor de timp pentru versiuni AC; în general, modelele de serie dispun de mecanisme pentru precizie ridicată și anti‑interferență.

• Baterie internă pentru backup memorie: păstrează programele setate în cazul unei căderi de curent, evitând pierderea setărilor. (Sinotimer Europa)

Aceste caracteristici asigură o funcționare fiabilă pe termen lung, minimizând necesitatea reprogramării după întreruperi.

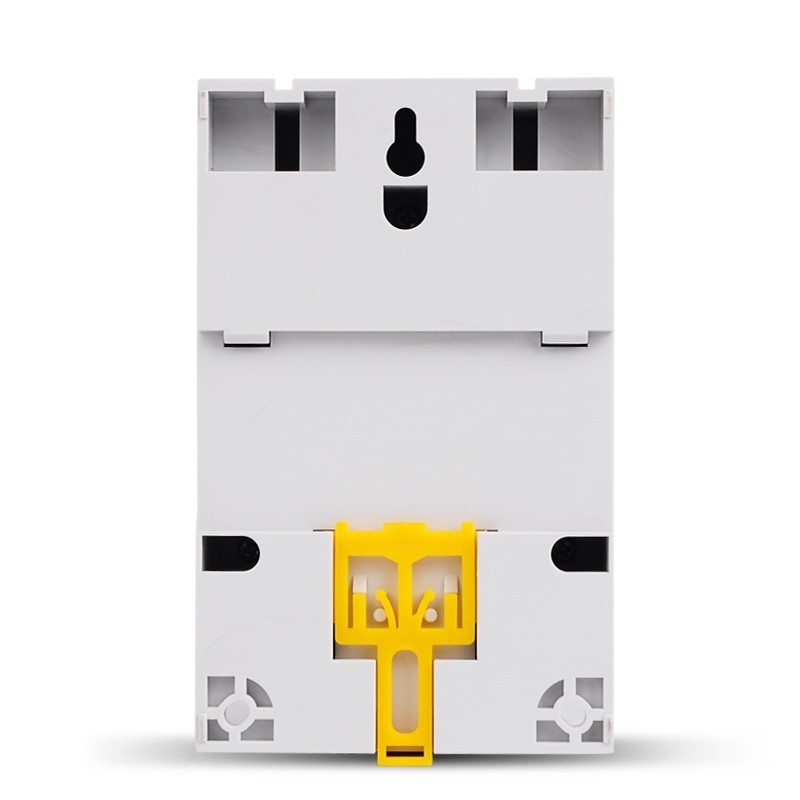

8. Montaj

• Montaj on‑DIN rail standard în tablouri electrice modulare.

• Carcasă compactă, proiectată pentru montaj lângă alte module în panouri.

• Acces facil la borne, afișaj și butoane în timpul instalării și întreținerii.

Lățimea și designul carcasei sunt concepute pentru utilizare eficientă a spațiului în tablourile de distribuție.

9. Domenii de utilizare

• automatizarea iluminatului exterior sau interior în locuințe și spații comerciale

• controlul pompelor și ventilatoarelor pe intervale orare prestabilite

• sisteme de irigații sau alte echipamente cu necesitatea pornirii/opririi regulate

• proiecte mici și medii de automatizare rezidențială și industrială la joasă tensiune

• scenarii în care reducerea intervenției umane și a consumului energetic este prioritară

10. Observații importante

• Dispozitivul nu este un element de protecție la supracurent sau scurtcircuit. Este esențială utilizarea în combinație cu siguranțe sau alte dispozitive de protecție în amonte, conform normelor și cerințelor instalației.

• Respectarea tensiunii de alimentare specificate pentru versiunea achiziționată este obligatorie pentru funcționarea corectă. Curentul și capacitatea maximă de comutare trebuie respectate pentru a evita deteriorarea releului sau a sarcinii.

• Pentru aplicații cu cerințe foarte stricte de timp sau medii perturbate, se recomandă verificarea compatibilității cu schema de protecție și analizarea eventualei necesități de filtrare sau protecție suplimentară.
