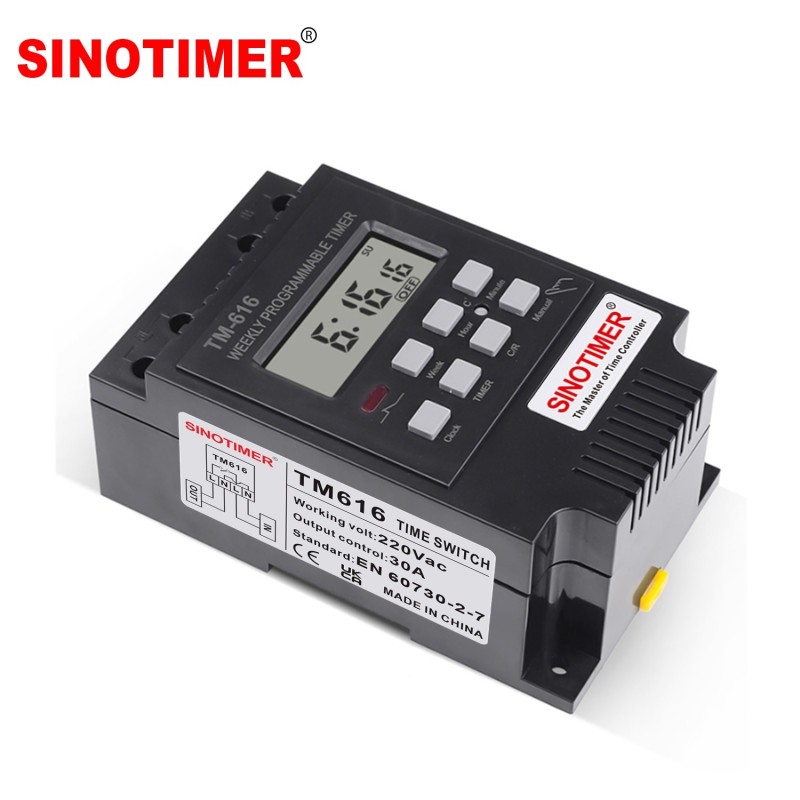

Temporizator orar digital programabil săptămânal 230V 30A cu controler electronic și releu, cronometru, șină DIN negru

Documentație tehnică

Temporizator orar digital programabil săptămânal – 230V / 30A
Montaj pe șină DIN

1. Identificare produs

Tip: Temporizator orar digital programabil
Alimentare: 230 V AC
Curent maxim comutat: 30 A
Montaj: Șină DIN
Culoare: Negru
Afișaj: Digital (LCD)
Control: Electronic, cu releu integrat
EAN: 0737214302056

Aplicații: automatizare iluminat, pompe, boilere, sisteme de încălzire, ventilație, echipamente electrice programabile

2. Descriere generală

Temporizatorul orar digital este un dispozitiv de control electronic destinat comutării automate a unei sarcini electrice în funcție de un program orar prestabilit. Permite setarea pornirii și opririi consumatorilor electrici pe intervale zilnice sau săptămânale, fără intervenție manuală.

Dispozitivul este echipat cu releu de putere de 30 A, fiind potrivit atât pentru aplicații rezidențiale, cât și pentru aplicații comerciale sau industriale ușoare. Programarea se realizează direct de pe panoul frontal, fără software extern.

3. Funcții principale

Programare orară zilnică și săptămânală
Până la 17 programe ON / OFF independente
Selectare zile individuale sau grupuri de zile
Funcție de override manual (ON / AUTO / OFF)
Memorie internă cu baterie de backup
Afișare permanentă a orei și stării releului
Rezoluție minimă de programare: 1 minut

4. Programare și utilizare

Temporizatorul permite:

Setarea orei și a zilei curente
Definirea intervalelor de pornire și oprire
Alegerea zilelor active pentru fiecare program
Funcționare automată conform programului salvat
Comutare manuală temporară peste program

În cazul întreruperii alimentării, setările sunt păstrate datorită bateriei interne.

5. Conexiuni electrice

Dispozitivul dispune de borne pentru:

Alimentare: fază și nul (230 V AC)
Ieșire releu: contact normal deschis (NO) și comun

Schema de conectare este inscripționată pe carcasă.
Se recomandă utilizarea unei protecții externe (siguranță automată sau disjunctor) deoarece temporizatorul nu asigură protecție la scurtcircuit sau suprasarcină.

6. Parametri tehnici

Tensiune de alimentare: 230 V AC
Frecvență: 50 / 60 Hz
Curent maxim releu: 30 A
Putere maximă comutată: până la aproximativ 6500 W
Interval programabil: 1 minut – 168 ore
Număr programe: până la 17
Temperatură de operare: aproximativ -20 °C … +60 °C
Montaj: șină DIN standard

7. Domenii de utilizare

Iluminat interior și exterior
Pompe de apă și irigații
Boilere și rezistențe electrice
Sisteme de încălzire electrică
Ventilatoare și sisteme de ventilație
Automatizări generale în tablouri electrice

8. Observații

Sarcina conectată nu trebuie să depășească curentul maxim admis
Pentru sarcini inductive sau mari se recomandă contactor extern
Instalarea trebuie realizată de personal calificat
