Documentație tehnică

Descriere produs

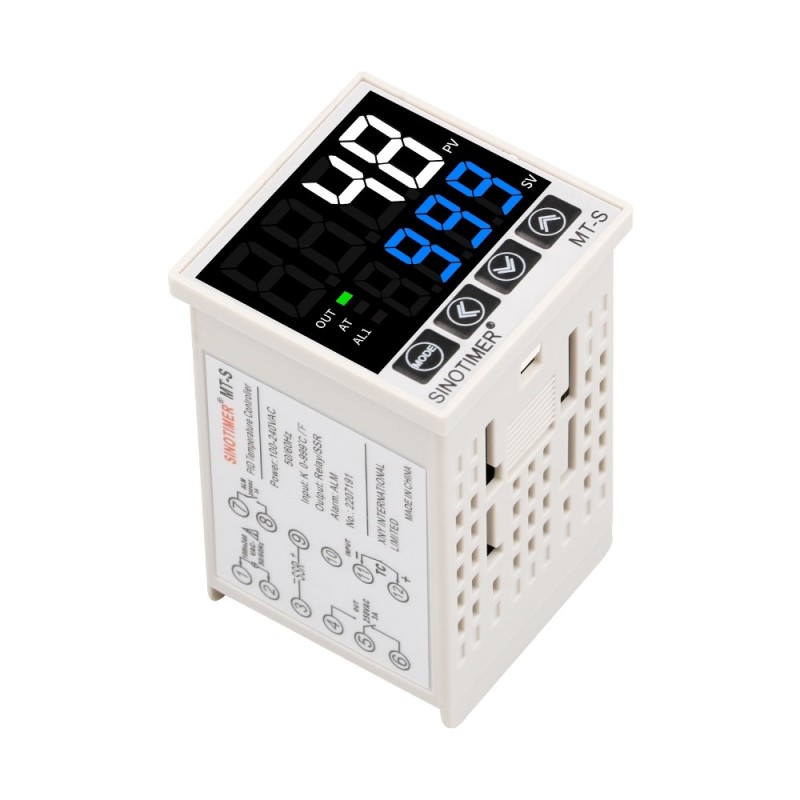

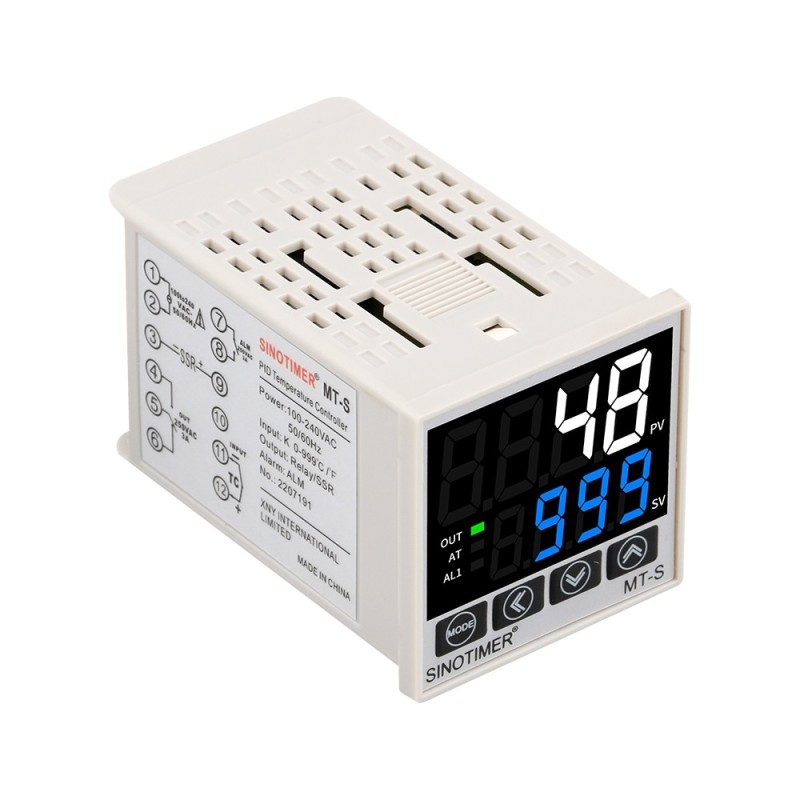

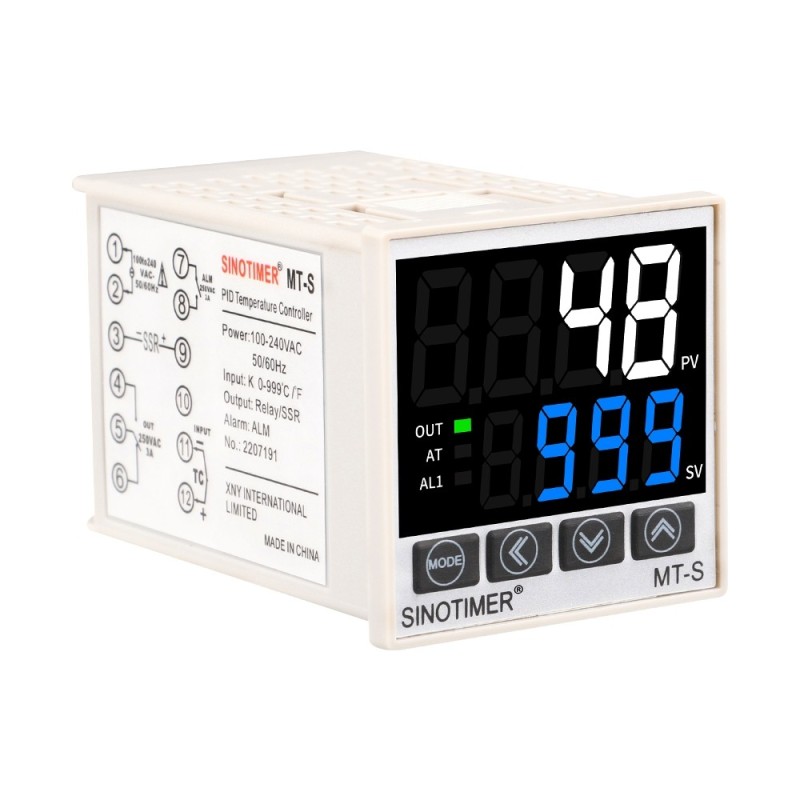

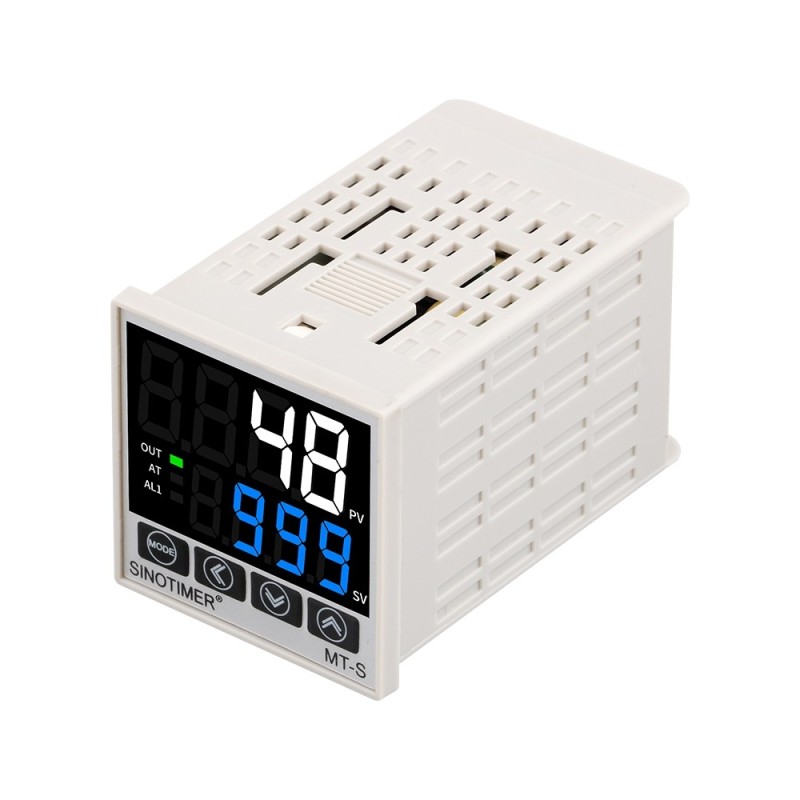

Controlerul digital de temperatură Sinotimer MT-S este un regulator PID compact utilizat pentru controlul precis al temperaturii în aplicații de încălzire sau răcire. Dispozitivul afișează simultan temperatura măsurată și valoarea setată și poate controla sarcina prin releu intern sau prin SSR extern.

Este compatibil cu mai multe tipuri de termocupluri și oferă funcție PID auto-tuning, alarmă de temperatură și control ON/OFF.

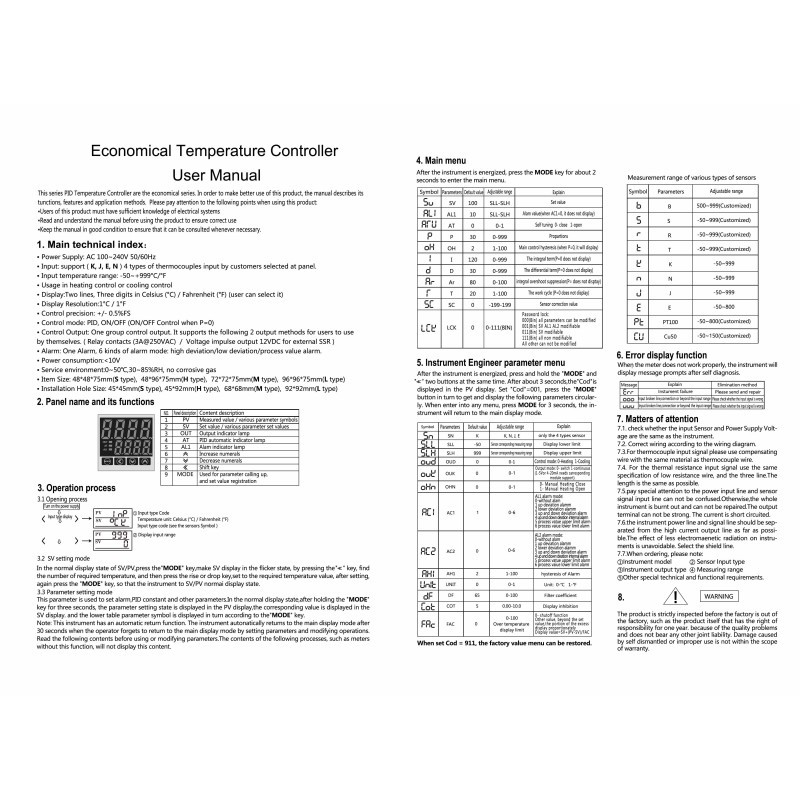

Specificații tehnice

Model: MT-S
Tip control: PID / ON-OFF

Alimentare

• Tensiune alimentare: 100-240V AC

• Frecvență: 50/60 Hz

• Consum: ≤10 VA

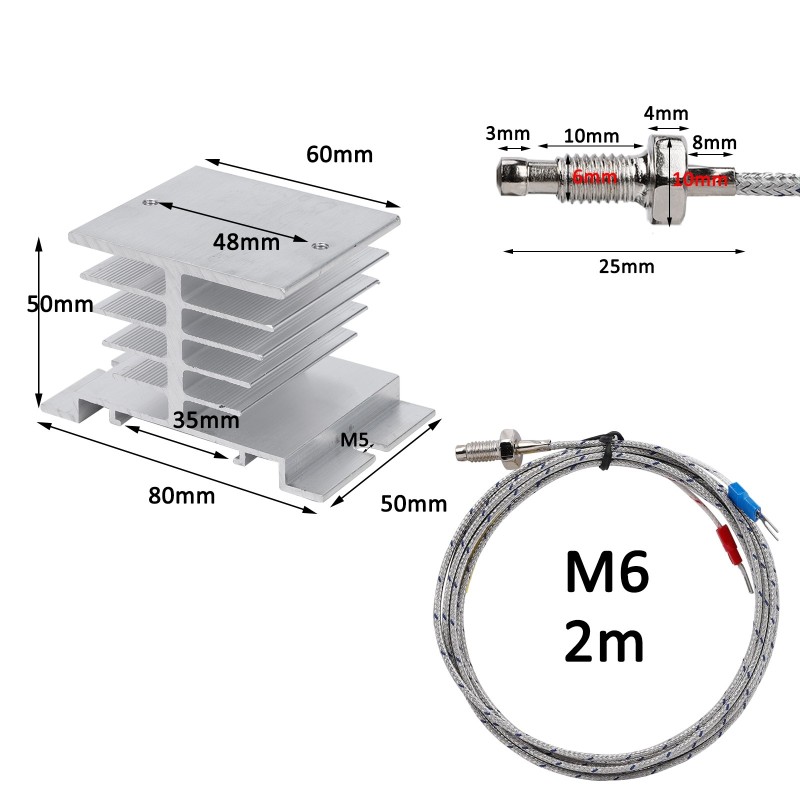

Intrare senzor

• Tip senzor: Termocuplu

• Tipuri suportate:

  • K

  • J

  • E

  • N

Interval temperatură

• -50°C până la 999°C

• Unitate temperatură: °C / °F

• Rezoluție afișare: 1°C / 1°F

Precizie

• Precizie control: ±0.5% FS

• Perioadă eșantionare: aproximativ 0.5 secunde

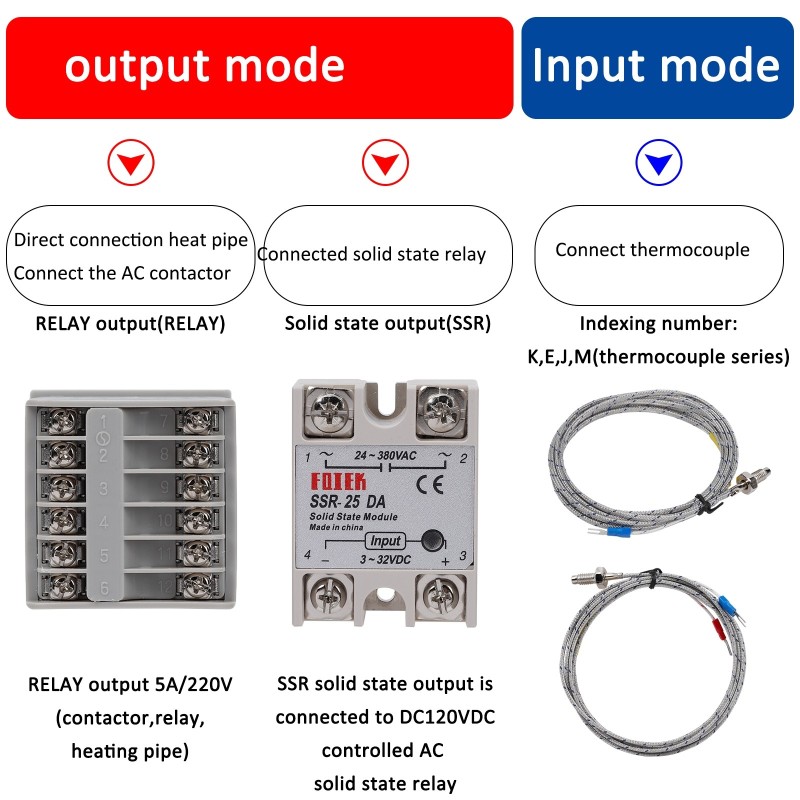

Ieșire control

• Releu:

  • 250V AC

  • 3A (sarcină rezistivă)

sau

• Ieșire impuls pentru SSR:

  • 12V DC pentru releu solid state extern

Alarmă

• 1 ieșire alarmă

• 6 moduri de alarmă:

  • depășire temperatură

  • temperatură prea mică

  • alarmă valoare proces

Funcții principale

✔ Control temperatură PID sau ON/OFF
✔ Auto-tuning PID pentru stabilitate termică
✔ Control pentru încălzire sau răcire
✔ Afișare simultană PV (temperatura actuală) și SV (temperatura setată)
✔ Alarmă temperatură configurabilă

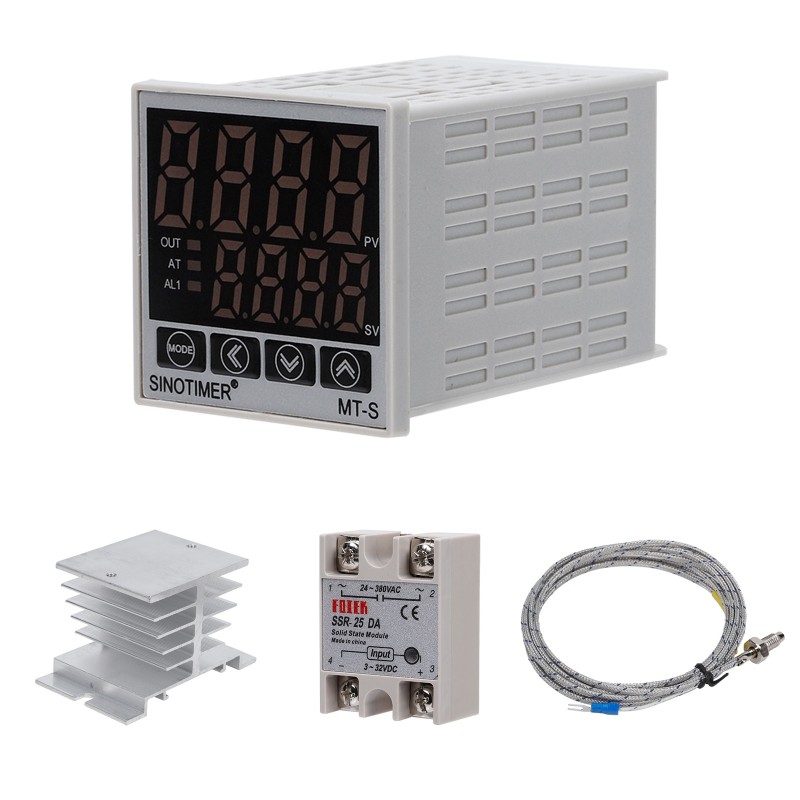

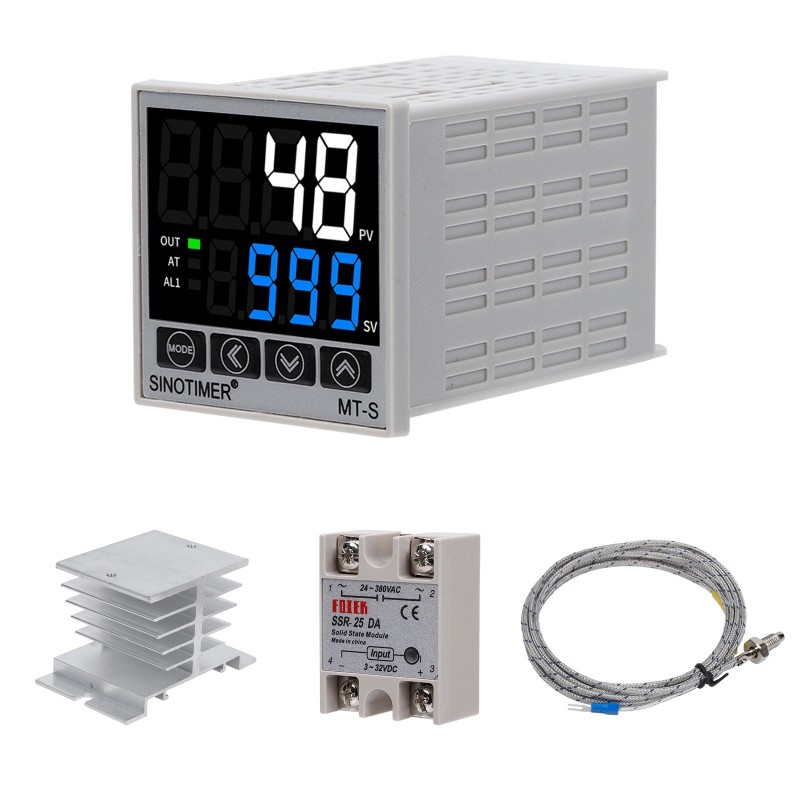

✔ Compatibil cu SSR pentru sarcini mari

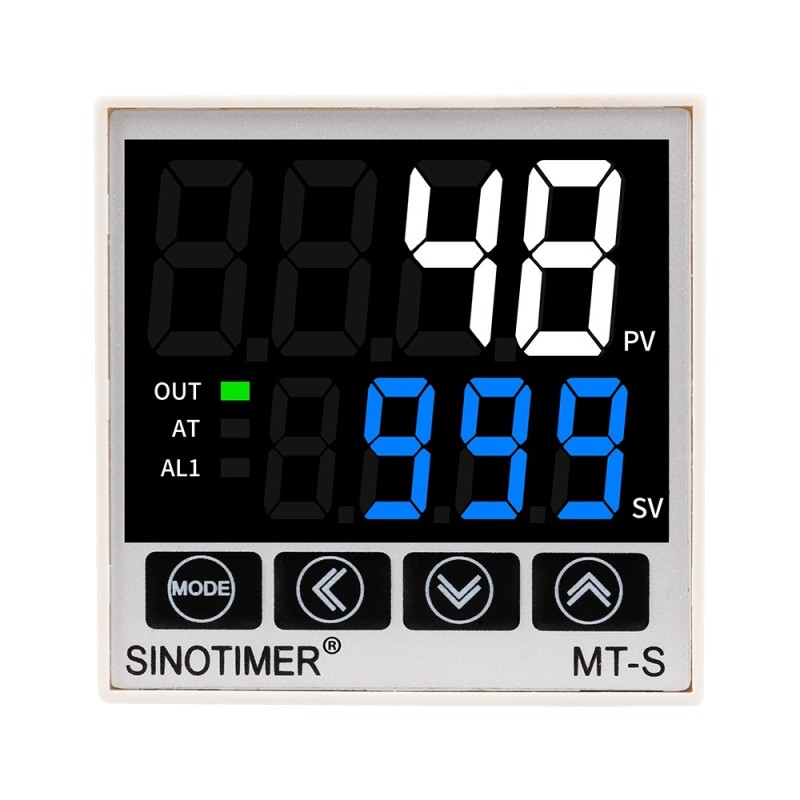

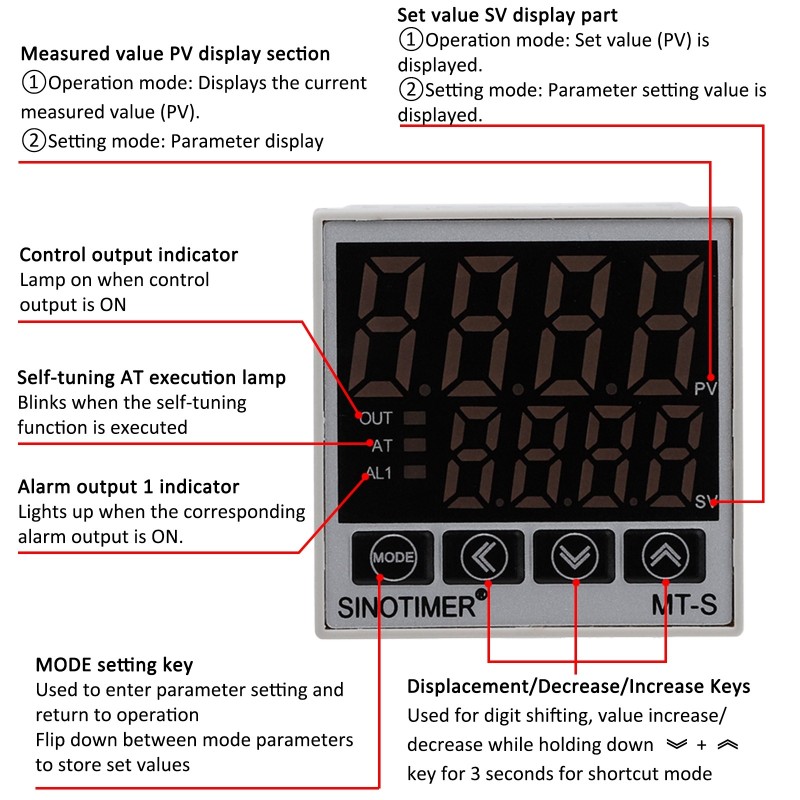

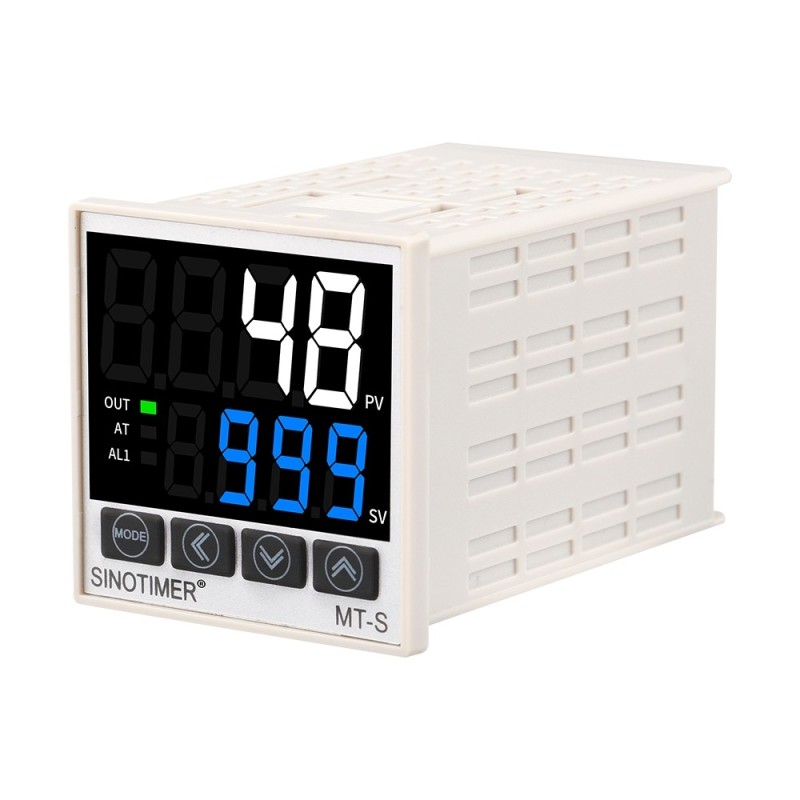

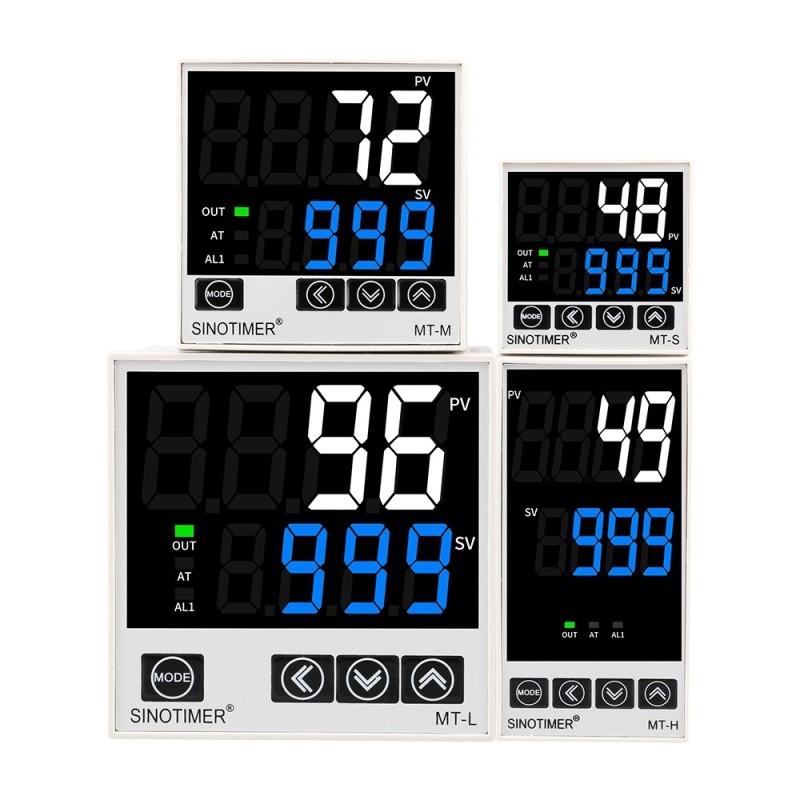

Indicatori display

Pe display apar următorii indicatori:

• PV – temperatura măsurată

• SV – temperatura setată

• OUT – ieșire activă

• AT – auto-tuning activ

• AL1 – alarmă activă

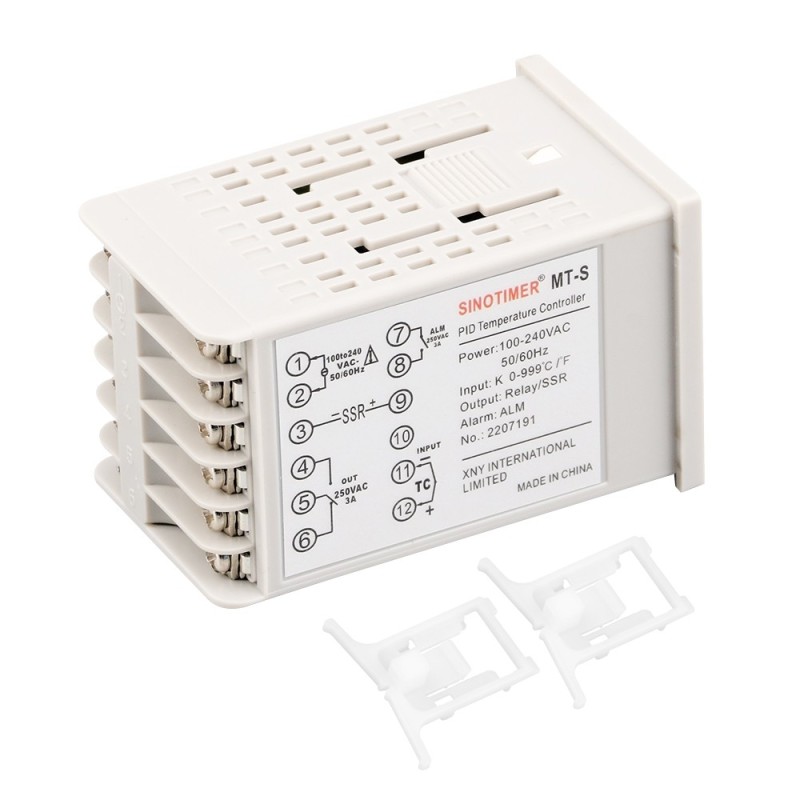

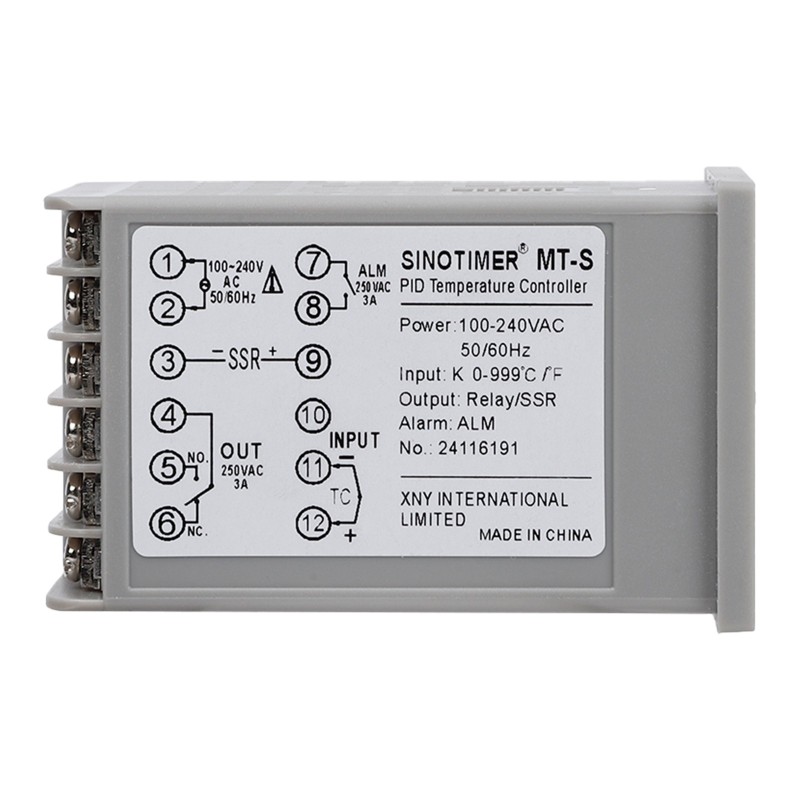

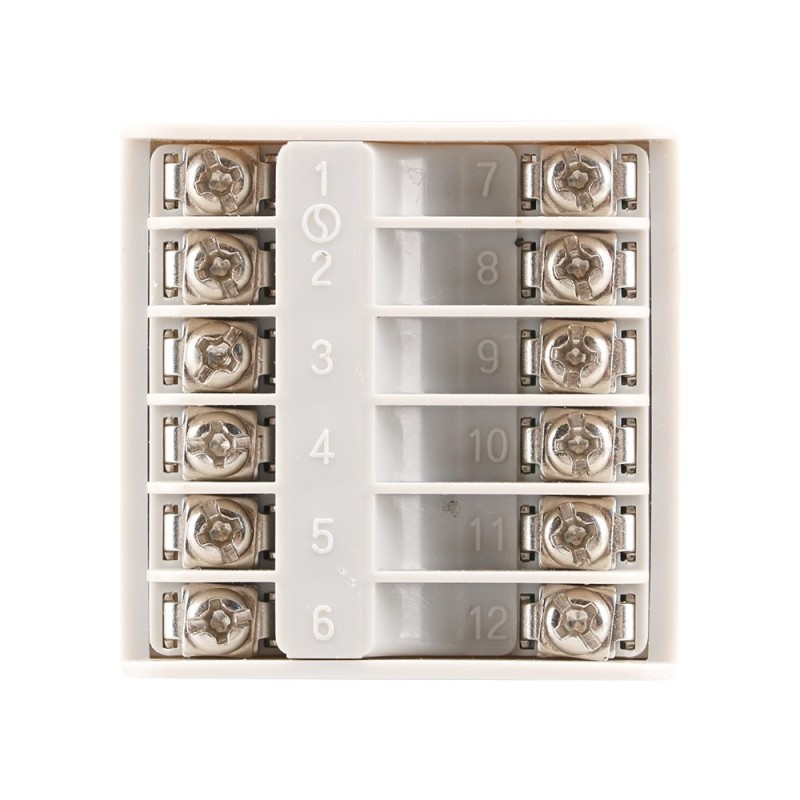

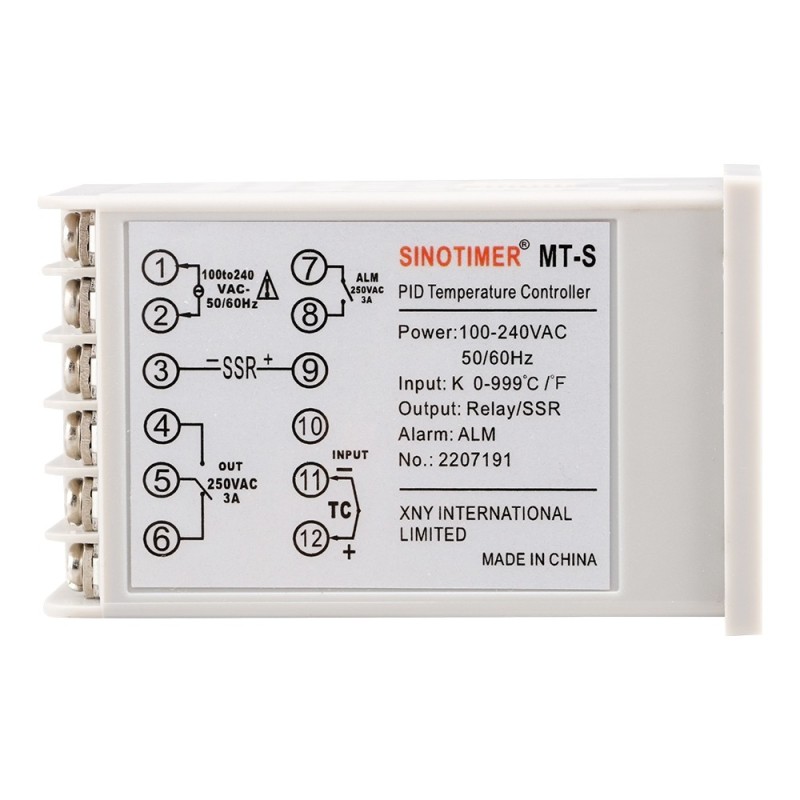

Conectare terminale

Alimentare

• 1 – fază

• 2 – nul

• alimentare 100-240V AC

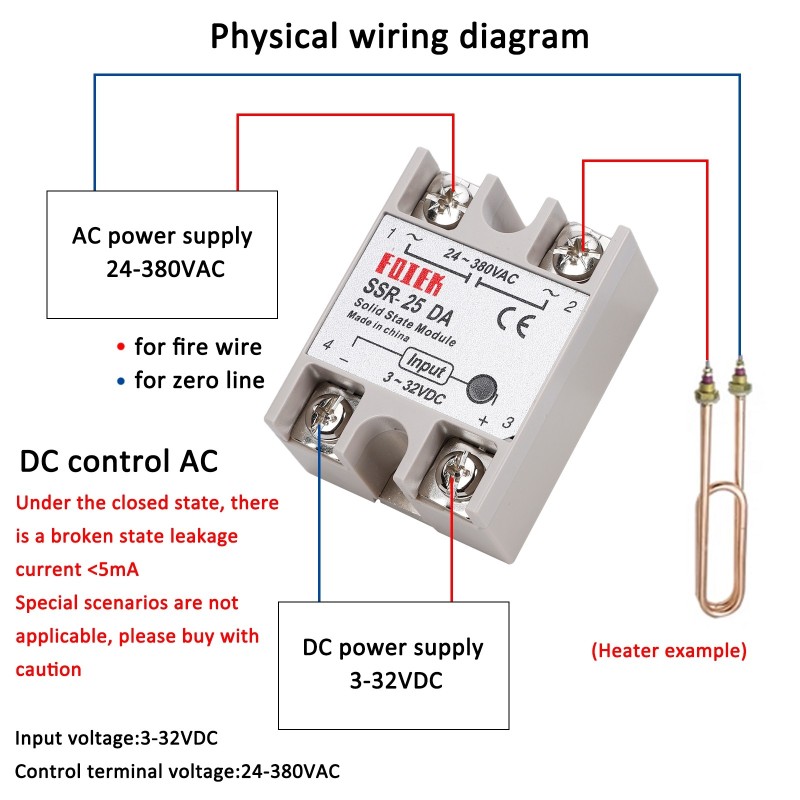

Ieșire SSR

• 3 – SSR (-)

• 9 – SSR (+)

Ieșire releu

• 4 – comun

• 5 – NO

• 6 – NC

Alarmă

• 7-8 – ALM

Senzor temperatură

• 11-12 – termocuplu

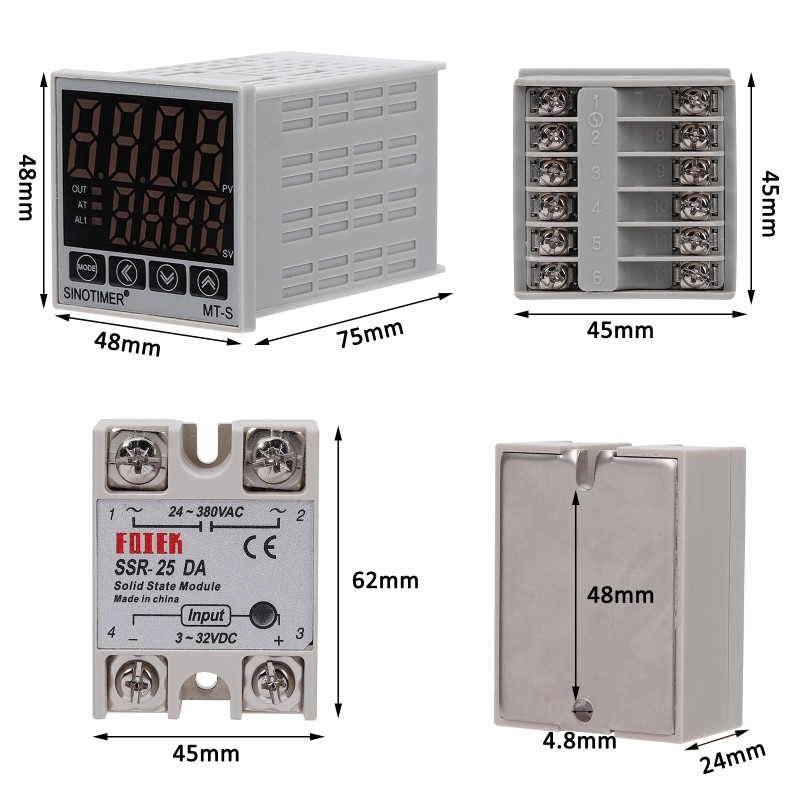

Dimensiuni

• Dimensiune frontală: 48 × 48 mm

• Adâncime: 75 mm

• Decupaj panou: 45 × 45 mm

Aplicații

• control rezistențe electrice

• cuptoare electrice

• incubatoare

• boilere / rezervoare

• imprimante 3D

• procese industriale de încălzire

Condiții de utilizare

• Temperatură ambient: 0-50°C

• Umiditate: 30-85% RH

• Fără gaze corozive în mediul de lucru
