Protector tensiune si curent SINOTIMER SVP-921VA, 230V, 80A, protectie supratensiune, subtensiune si supracurent, LED dual

DOCUMENTAȚIE TEHNICĂ

Protector tensiune și curent pe șină DIN SINOTIMER SVP-921VA, 230V, 80A

PREZENTARE PRODUS

DESCRIERE GENERALĂ

SINOTIMER SVP-921VA este un dispozitiv de protecție montabil pe șină DIN, proiectat pentru monitorizarea și protejarea instalațiilor electrice împotriva supratensiunii, subtensiunii și supracurentului.

Acesta afișează în timp real tensiunea și curentul, iar în cazul depășirii valorilor setate întrerupe automat alimentarea, protejând echipamentele conectate. Reconectarea se face automat după stabilizarea parametrilor și expirarea timpului setat.

DATE TEHNICE

• Tensiune alimentare: AC 220V

• Frecvență: 50/60Hz

• Interval tensiune operare: AC 80V – 400V

• Curent setabil: 1 – 40 / 63 / 80A (în funcție de model)

• Curent nominal: până la 80A

• Precizie măsurare: ±2%

• Timp întârziere: 0.1 – 500 sec

• Timp reacție: 0.1 – 30 sec

• Tensiune izolație: 400V

• Contact ieșire: 1NO

• Durată viață electrică: ≥ 100.000 cicluri

• Grad protecție: IP20

• Temperatură operare: -5°C ~ +55°C

PARAMETRI DE FUNCȚIONARE

Protecție supratensiune:

• Interval: 230V – 300V

• Implicit: 270V

Recuperare supratensiune:

• Interval: 225V – 295V

• Implicit: 265V

Protecție subtensiune:

• Interval: 140V – 210V

• Implicit: 170V

Recuperare subtensiune:

• Interval: 145V – 215V

• Implicit: 175V

Protecție supracurent:

• Interval: 1 – 40 / 63 / 80A

• Implicit: 40/63/80A (în funcție de model)

Timp întârziere reconectare:

• Interval: 1 – 500 sec

• Implicit: 30 sec

Timp reacție:

• Interval: 0.1 – 30 sec

• Implicit: 1 sec

Calibrare tensiune și curent:

• Interval: ±9.5%

CONEXIUNI ELECTRICE

Dispozitivul este prevăzut cu 4 borne:

• 1 (L) – intrare fază

• 2 (N) – intrare nul

• 3 (L) – ieșire fază

• 4 (N) – ieșire nul

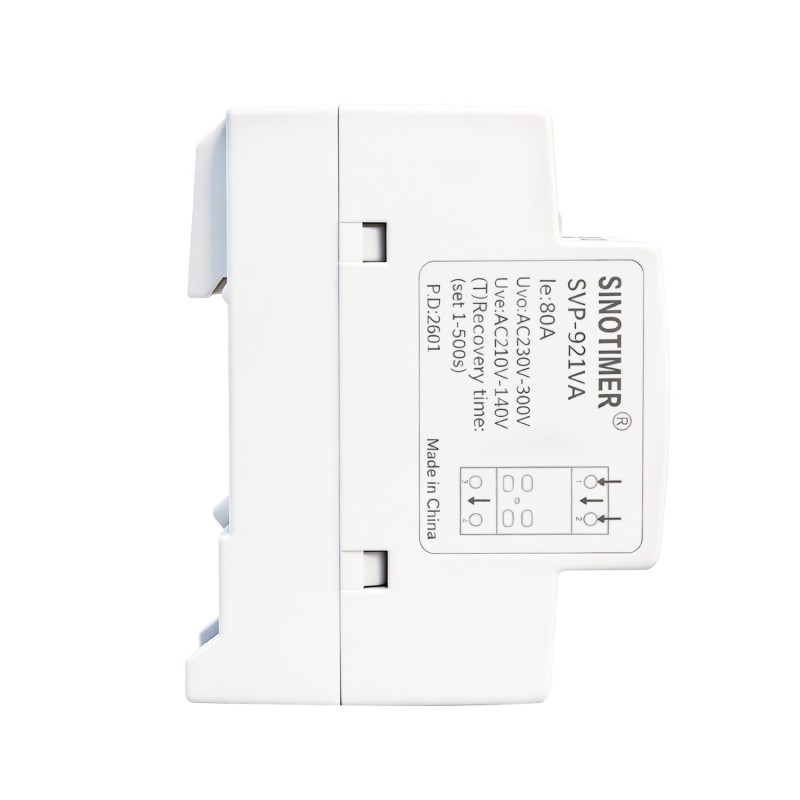

Schema este inscripționată pe carcasă și confirmată în diagrama „Wiring and shape dimensions” din manual

FUNCȚIONARE

După alimentare, dispozitivul intră în modul de monitorizare:

• afișează tensiunea (V) și curentul (A)

• compară valorile cu limitele setate

• întrerupe alimentarea la depășirea pragurilor

• reia alimentarea automat după revenire și delay

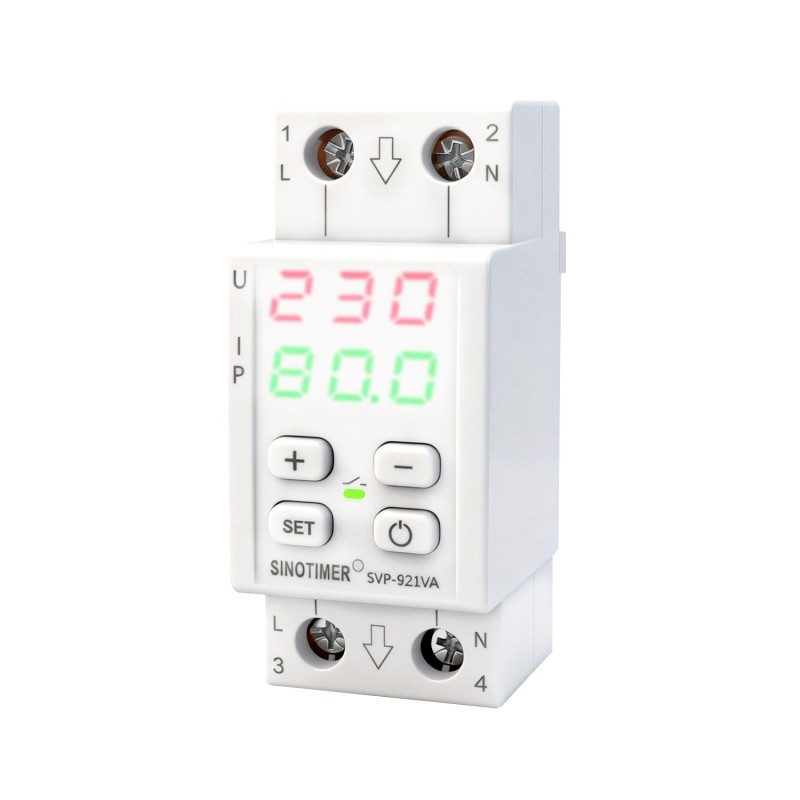

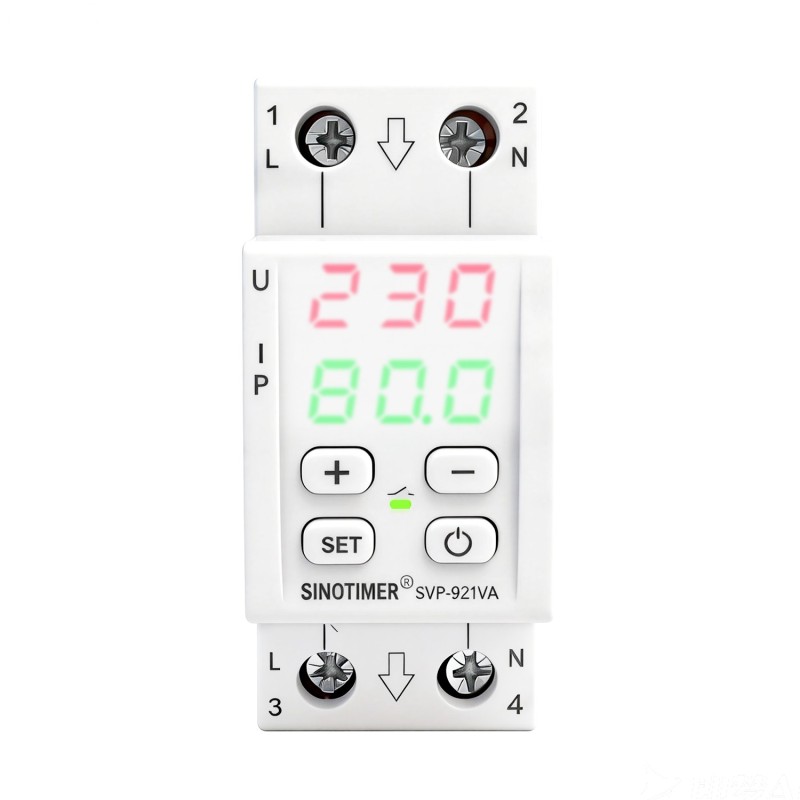

INTERFAȚĂ ȘI CONTROL

• Display LED dual (tensiune / curent)

• Buton SET pentru acces meniu

• Butoane + / - pentru ajustare

• Buton ON/OFF manual

• Indicator LED stare

Meniul include parametri precum:

• A01 – delay pornire

• A02 – prag supratensiune

• A03 – recuperare supratensiune

• A04 – delay supratensiune

• A05 – timp reacție supratensiune

• A06 – prag subtensiune

• A07 – recuperare subtensiune

• A08 – delay subtensiune

• A09 – timp reacție subtensiune

• A10 – protecție supracurent

• A11–A15 – funcții avansate (calibrare, protecții repetate)

AVANTAJE

• Protecție completă tensiune + curent

• Ideal pentru protecția generală a locuinței

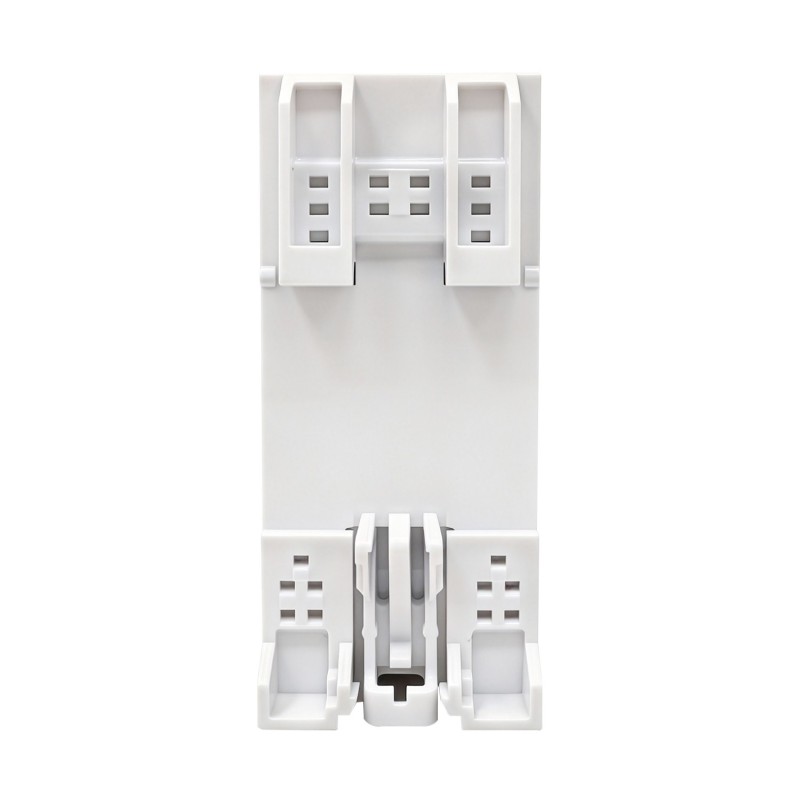

• Montaj rapid pe șină DIN

• Setări avansate și precise

• Afișaj clar și monitorizare în timp real

• Suportă sarcini mari

APLICAȚII

• Tablouri electrice rezidențiale

• Protecție generală instalație

• Sisteme HVAC

• Echipamente industriale ușoare

• Servere și echipamente IT

CONDIȚII DE UTILIZARE

• Instalarea trebuie realizată de electrician autorizat

• Utilizare în mediu uscat (interior)

• Respectarea conexiunilor L/N

• Nu depășiți curentul maxim admis

CONȚINUT PACHET

• 1 x protector tensiune și curent SINOTIMER SVP-921VA

• 1 x manual utilizare
