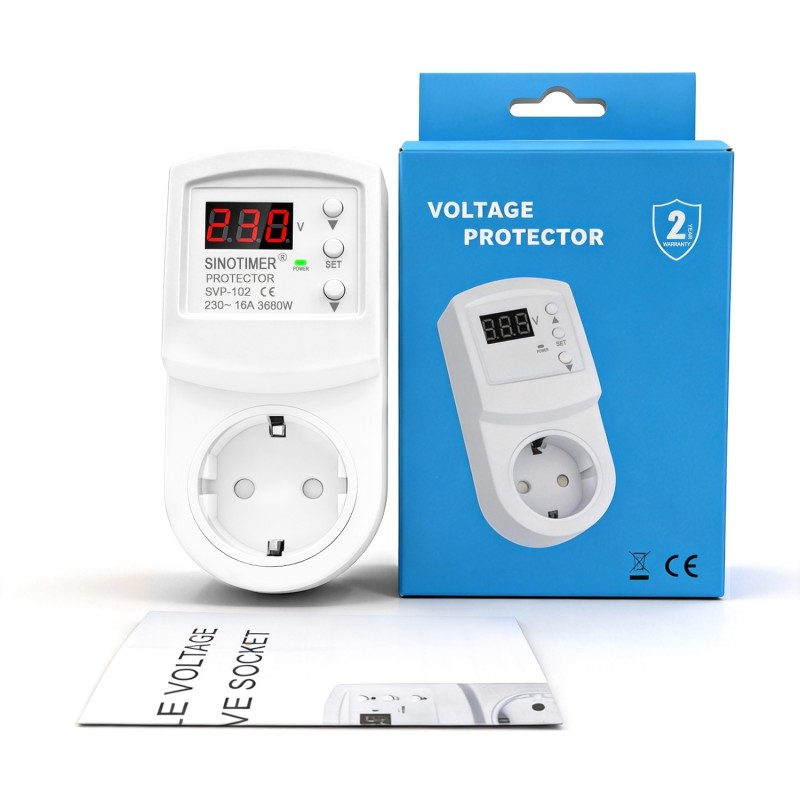

Priza inteligenta protectie tensiune SINOTIMER SVP-102, 230V, 16A, 3680W, display LED, reglaj automat supratensiune, subtensiune

DOCUMENTAȚIE TEHNICĂ

Priză protecție tensiune reglabilă SINOTIMER SVP-102, 230V, 16A, 3680W

DESCRIERE GENERALĂ

Dispozitivul SINOTIMER SVP-102 este o priză de protecție inteligentă care monitorizează constant tensiunea din rețeaua electrică și întrerupe automat alimentarea atunci când valorile ies din intervalul setat.

După revenirea tensiunii la valori normale, alimentarea este reluată automat după un timp de întârziere configurabil. Produsul este destinat protejării electrocasnicelor și echipamentelor electronice împotriva fluctuațiilor de tensiune.

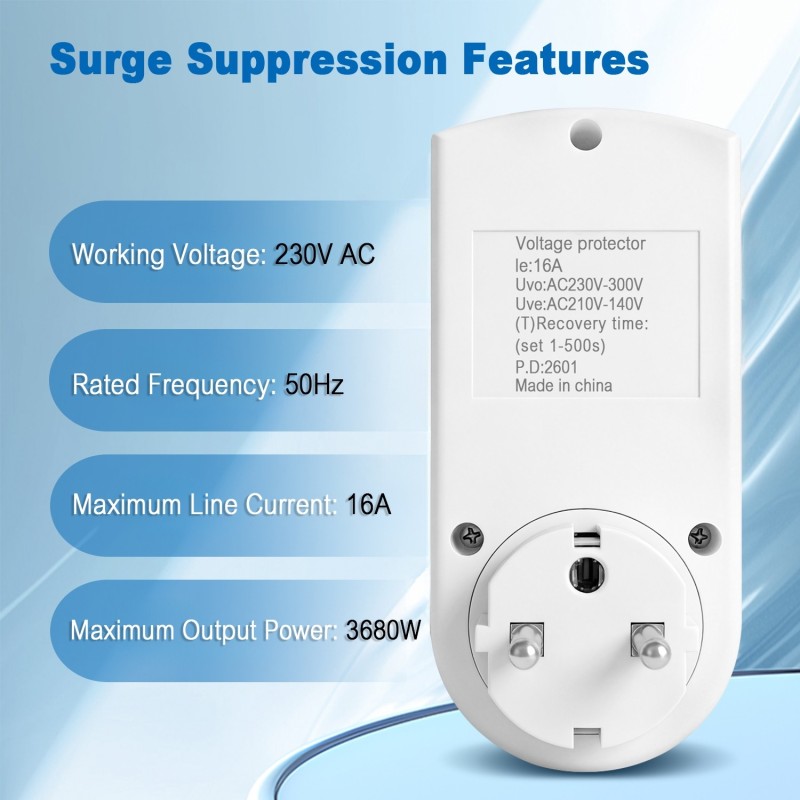

DATE TEHNICE

• Tensiune nominală: 230V AC

• Frecvență: 50Hz

• Curent maxim: 16A

• Putere maximă: 3680W

• Interval tensiune intrare: 140V – 300V

• Consum propriu: ≤ 2W

• Durată de viață: ≥ 100.000 cicluri

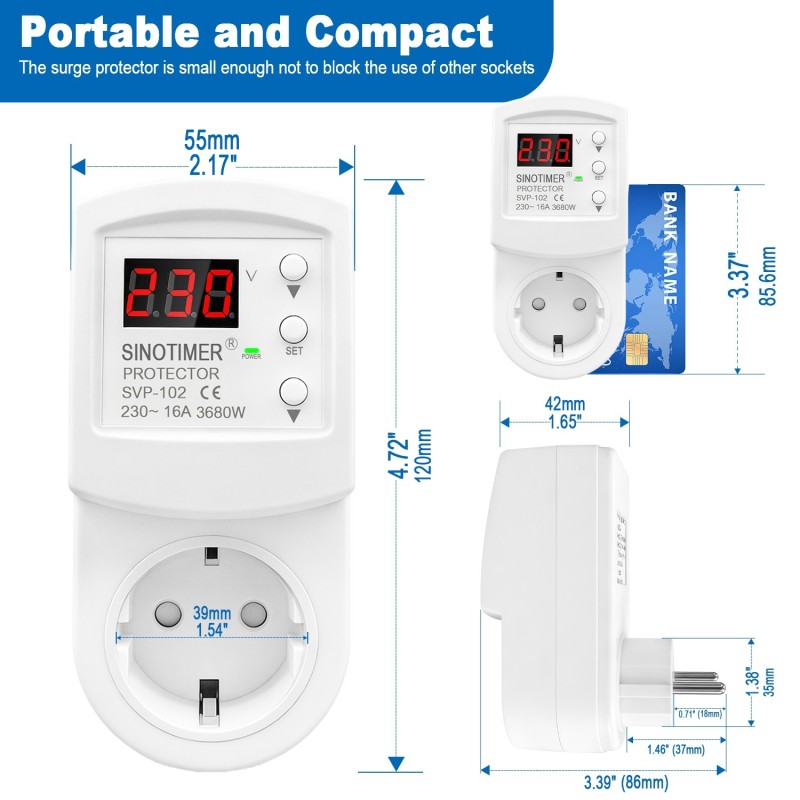

• Dimensiuni: 120 x 55 x 86 mm

• Tip priză: EU (Schuko)

PARAMETRI DE FUNCȚIONARE

Protecție supratensiune:

• Interval: 230V – 300V

• Valoare implicită: 270V

Protecție subtensiune:

• Interval: 140V – 210V

• Valoare implicită: 170V

Timp întârziere pornire:

• Interval: 1 – 500 sec

• Valoare implicită: 10 sec

Timp recuperare:

• Interval: 1 – 500 sec

• Valoare implicită: 30 sec

Timp reacție:

• Interval: 0.1 – 30 sec

• Valoare implicită: 1 sec

Calibrare tensiune:

• Interval: -9.5% … +9.5%

Toate valorile sunt conform tabelului „Operating Range” din manual

PRINCIPIU DE FUNCȚIONARE

Dispozitivul monitorizează continuu tensiunea de alimentare.

Dacă tensiunea depășește limitele setate pentru supratensiune sau subtensiune, alimentarea este întreruptă automat pentru protejarea echipamentelor conectate.

După revenirea tensiunii în intervalul normal, dispozitivul așteaptă timpul de întârziere setat și apoi reia alimentarea.

INTERFAȚĂ ȘI CONTROL

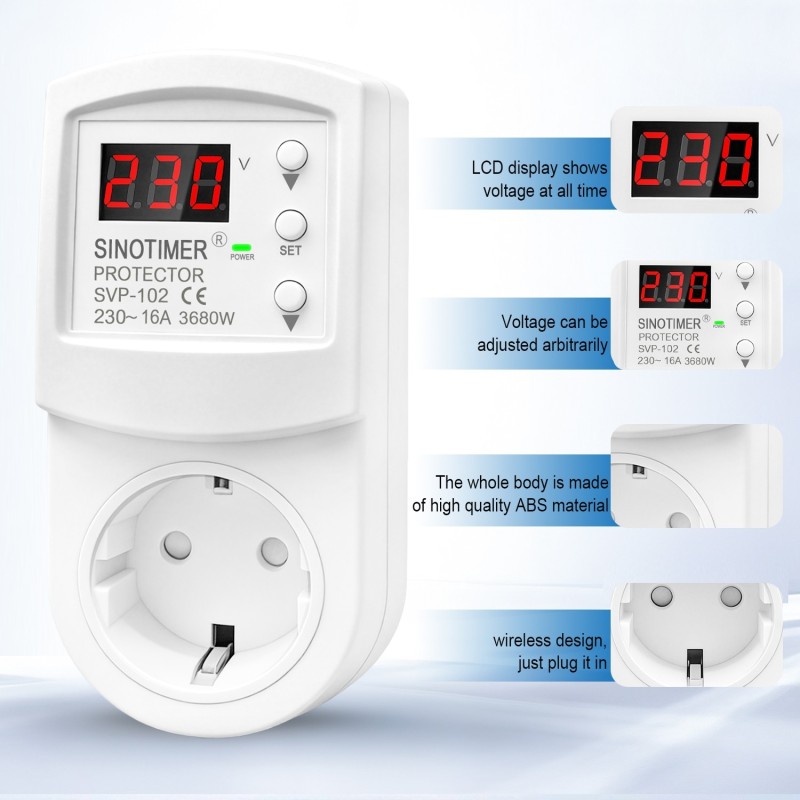

Dispozitivul este prevăzut cu display LED pentru afișarea tensiunii în timp real și butoane pentru configurare.

Funcții principale ale butoanelor:

• Apăsare lungă SET pentru acces în meniul de setări

• Butoane sus/jos pentru modificarea valorilor

• Apăsare lungă buton (+) peste 3 secunde pentru pornire/oprire manuală

• Apăsare lungă peste 5 secunde pentru resetarea parametrilor

STRUCTURA MENIULUI

Parametrii configurabili includ:

• prag supratensiune

• prag subtensiune

• timp întârziere pornire

• timp recuperare

• timp reacție

• calibrare tensiune

• ieșire din meniu

Structura completă este prezentată în schema „Main menu setting” din manual

PROTECȚII

• Protecție la supratensiune

• Protecție la subtensiune

• Reconectare automată după stabilizare

• Protecție pentru echipamente electrice sensibile

UTILIZARE

Se conectează direct în priză, iar echipamentul dorit se introduce în dispozitiv.

Se recomandă configurarea valorilor de protecție în funcție de rețeaua electrică locală înainte de utilizare.

CONDIȚII DE UTILIZARE

• Utilizare doar în interior

• Evitați expunerea la umiditate sau temperaturi extreme

• Nu depășiți puterea maximă admisă

• Nu utilizați cu echipamente defecte

CONȚINUT PACHET

• 1 x priză protecție tensiune SINOTIMER SVP-102

• 1 x manual de utilizare
