Documentație tehnică – Contor de energie trifazic Sinotimer DTS6619-3PN-L, WiFi Tuya, bidirecțional

1. Identificare produs

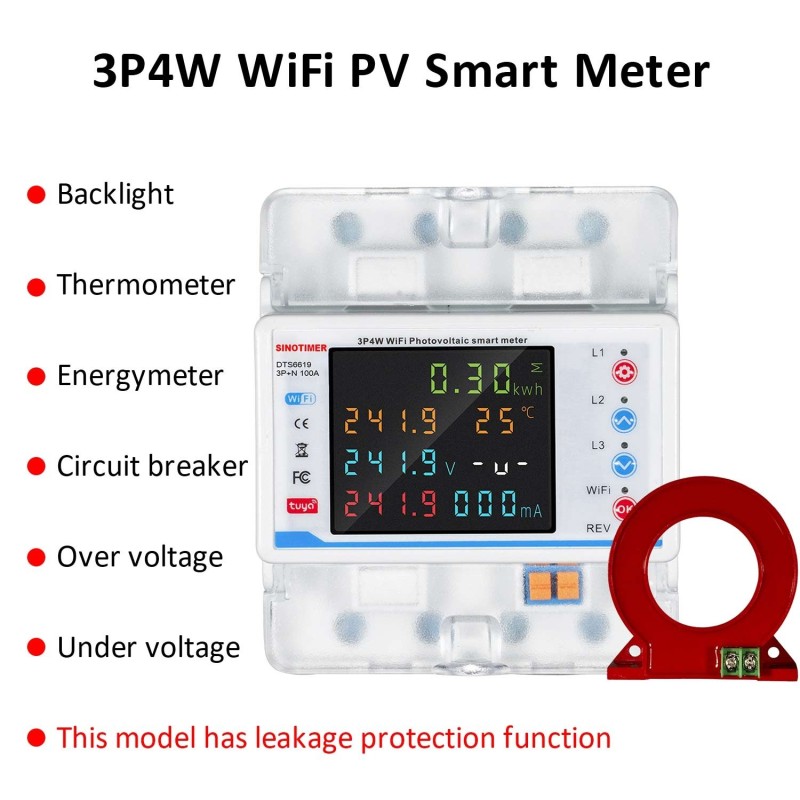

• Tip: Contor inteligent de energie trifazat, 3P+N

• Model: DTS6619-3PN-L

• Brand: Sinotimer

• Funcții principale: Monitorizare consum/producție energie, protecții multiple, control și citire prin aplicația Tuya Smart / Smart Life

2. Funcționalități

1. Protecție la supratensiune

2. Protecție la subtensiune

3. Protecție la supracurent

4. Protecție la subcurent

5. Protecție întârziere (Delay)

6. Programator orar (Timer Switch)

7. Monitorizare bidirecțională a energiei (consum și injecție în rețea)

8. Protecție dezechilibru tensiune

9. Protecție dezechilibru curent

10. Protecție lipsă fază (Shortage Phase)

11. Protecție ordine faze (Phase Sequence)

12. Protecție supratemperatură

13. Protecție curent de scurgere (Leakage) – disponibilă prin transformator extern

Notă: Funcțiile 8–12 sunt configurabile exclusiv prin aplicația mobilă.

3. Specificații tehnice

• Tensiune nominală: 3 × 230/400 V AC, 50/60 Hz

• Curent nominal / maxim: până la 100 A (cu transformator extern pentru măsurare scurgeri)

• Clasa de precizie: 1.0 (MCU integrat, măsurare de înaltă precizie)

• Conectivitate: WiFi 2.4 GHz, compatibil Tuya Smart / Smart Life

• Afișaj: LCD color multifuncțional, moduri de afișare selectabile prin butoane

• Material carcasă: termoplastic auto-stingător, rezistent la foc

• Montaj: șină DIN 35 mm

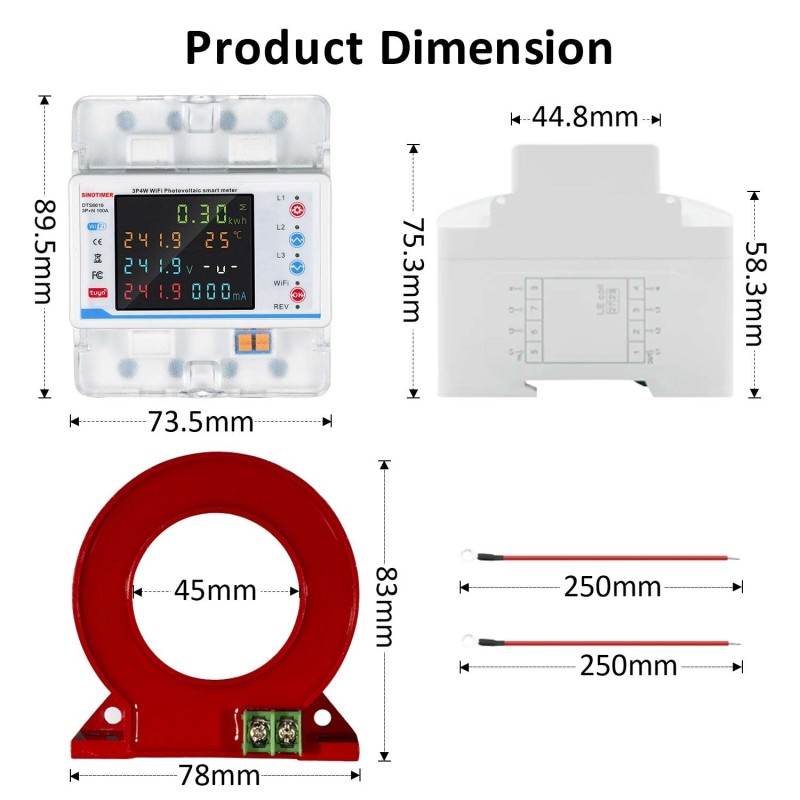

• Dimensiuni unitate: 89.5 × 73.5 × 75.3 mm (față × lățime × adâncime)

• Dimensiuni transformator scurgere: Ø45 mm interior, 78 × 83 mm exterior

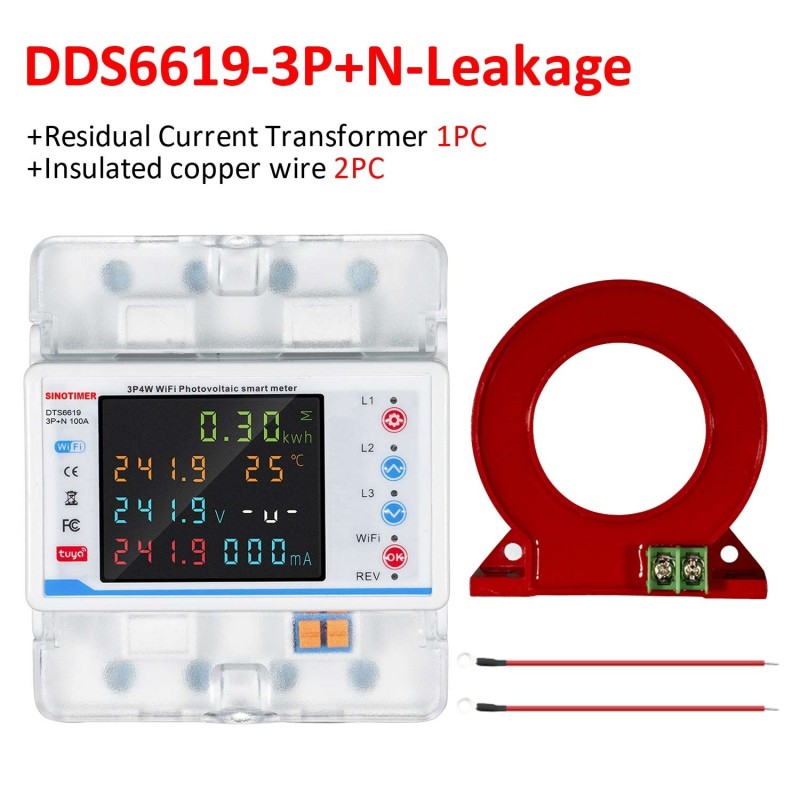

• Accesorii incluse: senzor scurgere + cabluri de 250 mm

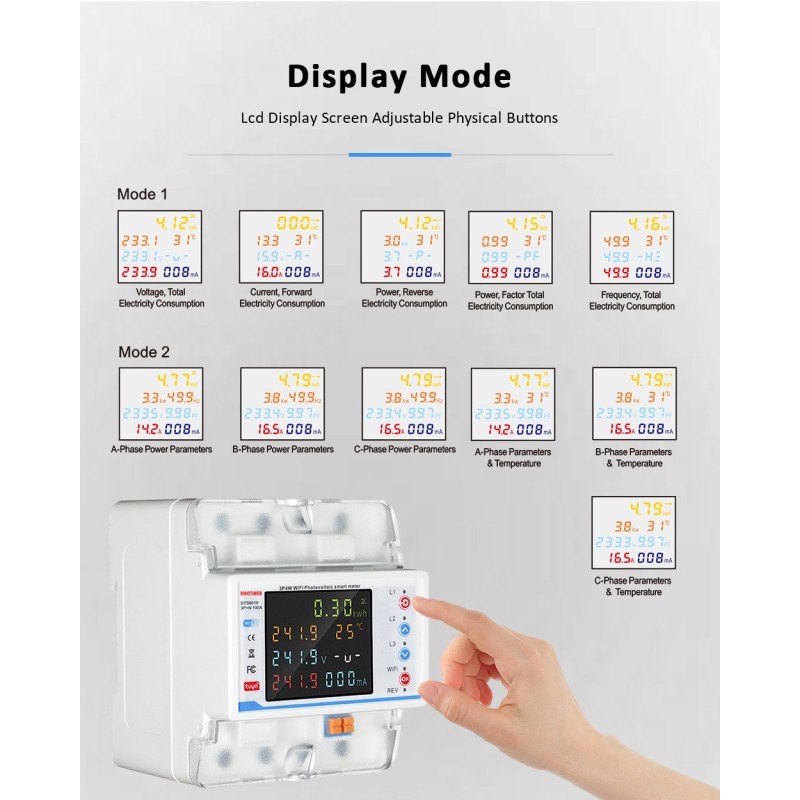

4. Moduri de afișare (Display Mode)

• Mode 1:

  • Tensiune totală și consum energie

  • Curent și consum direct

  • Putere directă și putere inversă (consum vs. injecție)

  • Factor de putere și frecvență

• Mode 2:

  • Parametrii fazei A, B, C (tensiune, curent, putere)

  • Temperatură și putere fază cu fază

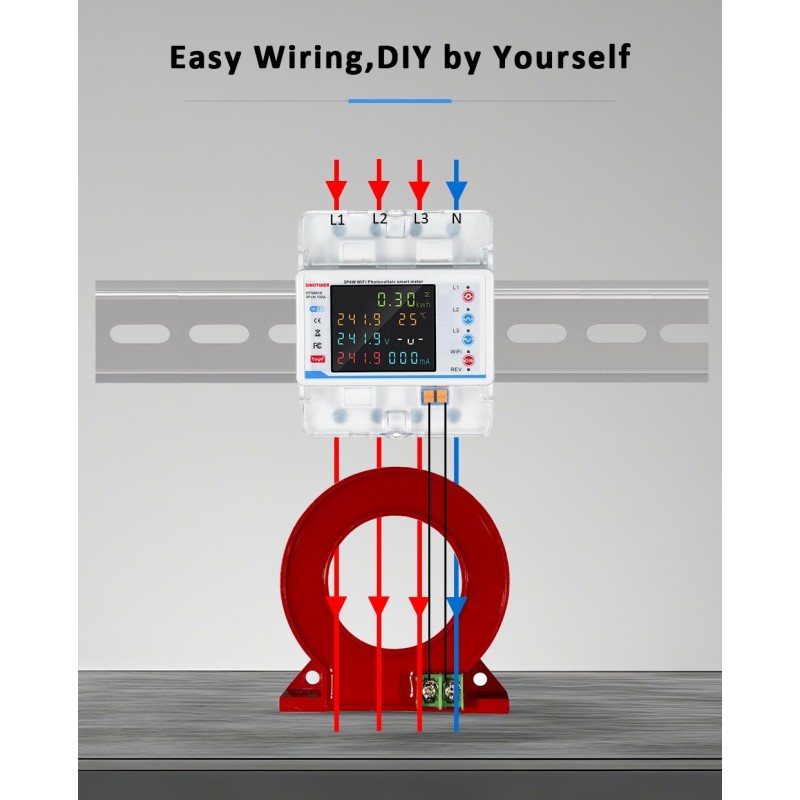

5. Conexiuni și montaj

• Intrări: L1, L2, L3, N de la rețea/invertor

• Ieșiri: L1, L2, L3, N către circuit/consumatori

• Transformator extern (CT) pentru curent de scurgere: se conectează la bornele dedicate pentru detectarea scurgerilor

Schema de conectare (simplificată)

 Rețea / Invertor DTS6619-3PN-L Consumatori L1 ────────► IN ────► OUT ────────► L1 load L2 ────────► IN ────► OUT ────────► L2 load L3 ────────► IN ────► OUT ────────► L3 load N ────────► IN ────► OUT ────────► N load CT (Leakage) ──► borne speciale (pentru protecția la scurgeri)

6. Protecții și comportament

• Declanșare automată: în caz de abateri de tensiune, curent, faze sau temperatură.

• Reînchidere automată: după revenirea parametrilor în limite, alimentarea se restabilește conform setărilor.

• Alarmare și raportare: în aplicația Tuya Smart / Smart Life, cu notificări în timp real.

7. Avantaje

• Integrare în sisteme Smart Home (Tuya / Alexa / Google Assistant)

• Monitorizare bidirecțională (consum și injecție din fotovoltaice)

• Protecții avansate configurabile din aplicație

• Afișaj clar și detaliat, inclusiv parametri pe fiecare fază

• Dimensiuni compacte, montaj rapid pe șină DIN
